商品の詳細:
お支払配送条件:
|
| SMF links up: | 10km | Power Supply: | +3.3V |
|---|---|---|---|
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| ハイライト: | 10GBASE LR LW SFP Optical Transceiver,10GBASE LR LW Transceiver,10Gb/S Optical Transceiver |
||

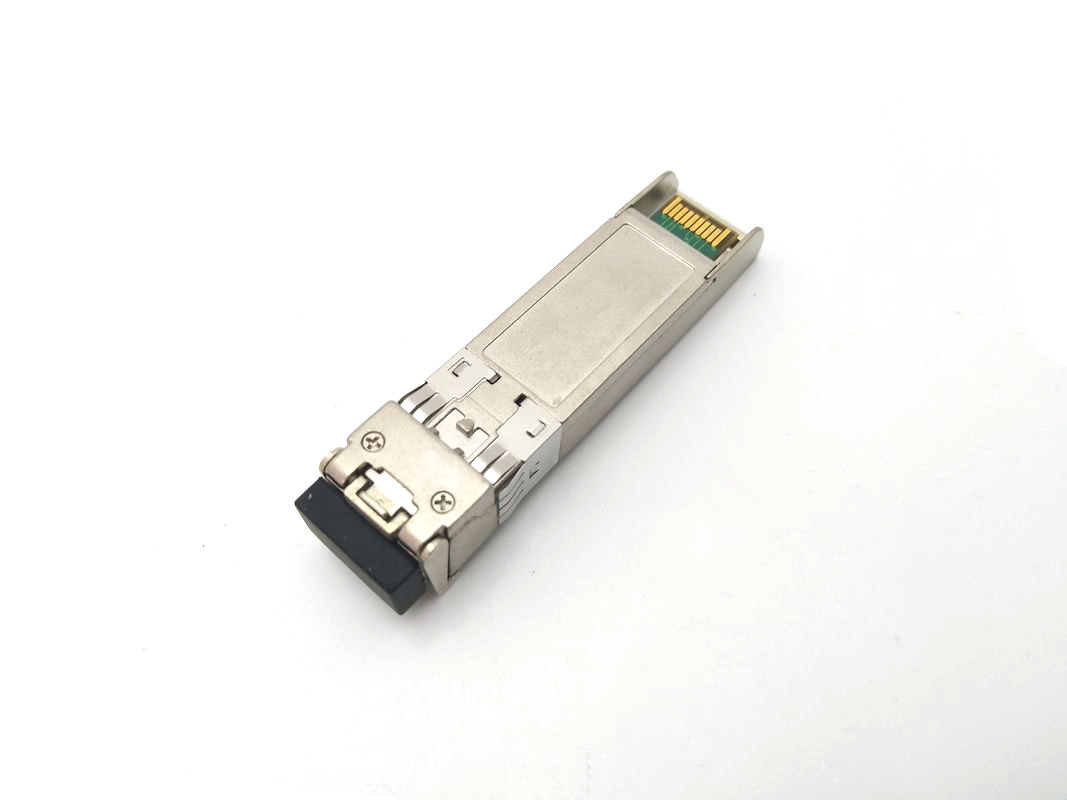

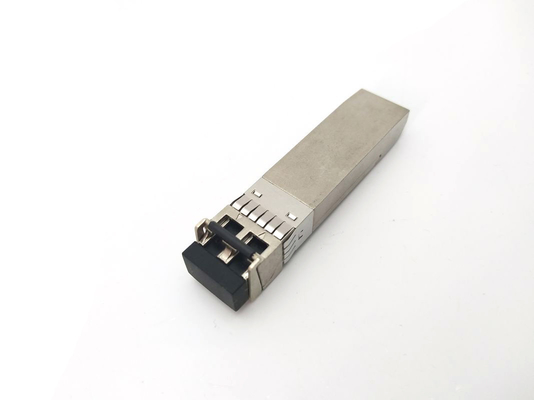

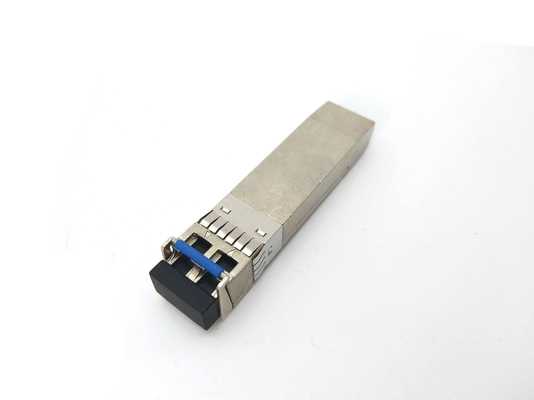

10Gb/S 1310nm デュプレックスLCシングルモードSFP光トランシーバー
10Gb/s 10km SFP+トランシーバー ホットプラグ対応、デュプレックスLC、+3.3V、1310nm DFB-LD、シングルモード
特徴:
アプリケーション:
説明:
SFP+ 10G LRは、10Gb/sのシリアル光通信アプリケーション向けの非常にコンパクトな10Gb/s光トランシーバーモジュールです。SFPは、10Gb/sシリアル電気データストリームを10Gb/s光出力信号に変換し、10Gb/s光入力信号を10Gb/sシリアル電気データストリームに変換します。高速10Gb/s電気インターフェースは、SFI仕様に完全に準拠しています。
高性能1310nm DFB送信機と高感度PIN受信機は、最大10kmのリンクでイーサネットアプリケーションに優れた性能を提供します。
SFP+モジュールは、SFF-8431、SFF-8432、およびIEEE 802.3ae 10GBASE-LRに準拠しています。デジタル診断機能は、SFF-8472で指定されているように、2線シリアルインターフェースを介して利用できます。
完全にSFPに準拠したフォームファクタは、ホットプラグ対応、簡単な光ポートのアップグレード、および低いEMIエミッションを提供します。
絶対最大定格
| 記号 | 最小 | .単位 | 最大 | .単位 | 注 |
| 保管温度 | TS | -40 | +85 | ℃ | |
| ケース動作温度 | T-25 | dBm | 70 | ℃ | |
| 最大供給電圧 | Vcc | -0.5 | ロスアサート | V | |
| 相対湿度 | RH | dBm | 85 | % |
電気的特性（TOP = 0～70℃、VCC = 3。～3。465ボルト)パラメータ
| 記号 | 最小 | .単位 | 最大 | .単位 | 注 | 送信機セクション: |
| 供給電圧 | Vcc | 3.135 | 3.465 | V | ||
| 供給電流 | Icc | 430 | mA | |||
| 消費電力 | P | 1.5 | W | |||
| 中心波長 | ||||||
| 入力差動インピーダンス | Rin | 100 | Ω | 光パワーOMA | ||
| Tx入力シングルエンドDC電圧許容差（Ref VeeT） | V | -0.3 | ロスアサート | V | ||
| 差動入力電圧スイング | Vin,pp | 180 | 700 | mV | 相対強度ノイズ | |
| 送信無効化電圧 | V-15 | 相対強度ノイズ | Vcc | V | 光リターンロス許容値 | |
| 送信有効化電圧 | VEN | Vee | Vee+0.8 | V | ||
| 中心波長 | ||||||
| シングルエンド出力電圧許容差 | V | -0.3 | ロスアサート | V | ||
| Rx出力差動電圧 | Vo | 300 | 850 | mV | ||
| Rx出力立ち上がり時間と立ち下がり時間 | Tr/Tf | 30 | ps | ロスアサート | ||
| LOS障害 | VLOS障害 | 相対強度ノイズ | VccHOST | V | 受信機反射率 | |
| LOS正常 | VLOS norm | Vee | Vee+0.8 | V | 受信機反射率 | |
1. 平均電力値は、IEEE802.3aeに従って、情報提供のみです。
1. TXデータ入力ピンに直接接続。ピンからレーザードライバICへのAC結合。
2. SFF-8431 Rev 3.0による
3. 100オーム差動終端へ。
4. 20％～80％
5. LOSはオープンコレクタ出力です。ホストボードで4.7k～10kΩでプルアップする必要があります。通常の動作はロジック0、信号損失はロジック1です。最大プルアップ電圧は5.5Vです。
光パラメータ（TOP = 0～70℃、VCC = 3。135～3。465ボルト)パラメータ
| 記号 | 最小 | .単位 | 最大 | .単位 | 注 | 送信機セクション: |
| 中心波長 | ||||||
| λr | 1290 | 1310 | 1330 | nm | 受信感度 | |
| Δλ | 1 | 光パワーOMA | 受信感度 | |||
| Pavg | -8.2 | 0.5 | dB | 5 | 光パワーOMA | |
| Poma | -5.2 | dBm | 5 | |||
| Poff | -30 | dBm | 5 | |||
| ER | 3.5 | dB | 注: | |||
| TDP | 3.2 | dB | 注: | 相対強度ノイズ | ||
| Rin | -128 | dB/Hz | 3 | 光リターンロス許容値 | ||
| 20 | dB | 注: | ||||
| 中心波長 | ||||||
| λr | 1260 | 1355 | nm | 受信感度 | ||
| Sen | ST | dBm | 5 | ロスアサート | ||
| Sen | ST-10.3 | dBm | 5 | ロスアサート | ||
| LOS | H-25 | - | dBm | 5 | ||
| LOS | H-15 | dBm | 5 | |||
| LOS | H0.5 | dB | 注: | |||
| Sat | 0 | dBm | 5 | 受信機反射率 | ||
| Rrx | -12 | dB | 注: | |||
1. 平均電力値は、IEEE802.3aeに従って、情報提供のみです。
2. TWDP値は、ホストボードがSFF-8431に準拠している必要があります。TWDPは、IEEE802.3aeの条項68.6.6.2で提供されているMatlabコードを使用して計算されます。
3. 12dB反射。
4. IEEE802.3aeによるストレス受信機テストの条件。CSRSテストには、ホストボードがSFF-8431に準拠している必要があります。
5. 受信機の過負荷は、OMAで、かつ最悪の包括的なストレス条件下で指定されています。
機械的寸法:
