ADSS 光ファイバーケーブル
基本的な特性
原産地:
Shenzhen,China
ブランド名:
Corning /CY COM
認定:
ISO9001:2015,ISO14001:2015 SGS,ROSH
モデル番号:
ADSS
取引物件
最低注文数量:
1000M
支払い条件:
T/T, Western Union
供給能力:
200KM Per week
仕様
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

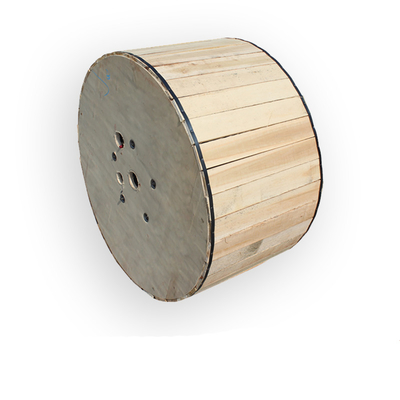

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certification: | ISO9001/CE/ROHS |
| High Light: | ADSS 光ファイバーケーブル,ADSS 光ファイバーケーブル,ADSS 光ファイバーケーブル |
||
製品説明
非金属中心ルーズチューブ屋外ケーブルADSS光ファイバーケーブルLSZHジャケットSM G652D
説明:

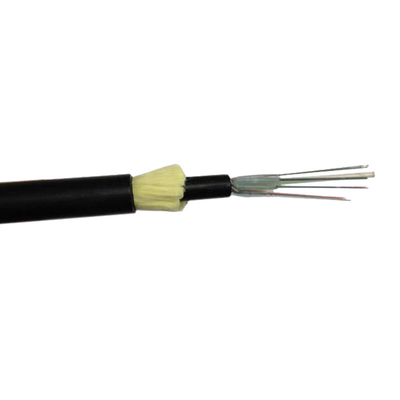

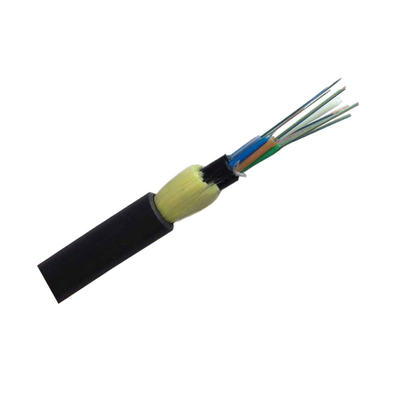

すべての誘電体自己支持光ファイバーケーブルADSSは、ルーズチューブストランドです。200umまたは250umのベアファイバーは、高弾性プラスチック製のルーズチューブ内に配置されています。チューブには耐水性の充填剤が充填されています。チューブ（およびフィラー）は、非金属中心としてFRP（繊維強化プラスチック）の周りにストランドされています。ケーブルコアをコンパクトで円形にするための強度部材。
ケーブルコアに充填剤を充填した後。それは、薄いPE（ポリエチレン）インナーシースで覆われています。アラミドヤーンのストランド層がインナーの上に適用された後、強度部材としてのシース、ケーブルはPEまたはAT（耐トラッキング）アウターシースで完成します。
特徴:
1. 非金属構造は、優れた絶縁性、優れた耐雷性を提供します。
2. 適切な設計、ファイバー余長と明確なストランドプロセスの正確な制御により、ケーブルは
優れた機械的および環境的特性。
3. 電磁気に対する能力。
4. 高強度アラミドヤーンを抗張力コンポーネントとして使用し、強力で軽量、ケーブル径が小さく、適しています
さまざまな気候状況と設置スパン。
5. 特殊AT（耐トラッキング）アウターシース保護、強力な耐電気腐食性。
アプリケーション:
1. 高電圧地域または電気通信ネットワークへのアクセスにおける長距離電気通信、LAN;
2. 送電システム、多くの雷地域、および高い電磁干渉の場合。
データシート:
| 外径mmの参照 | 参照重量 kg/km |
参照最大使用張力 KN |
最大許容使用張力 KN |
引張強度 KN |
強度部材CSA mm² | 弾性率KN/mm² | 熱膨張係数×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
特性:
1. 電源を切らずに設置できます
2. 優れたAT性能。ATシースの動作点での最大誘導は25KVに達する可能性があります
3. 軽量で小径であるため、氷や風による負荷、タワーやバックプロップの負荷が軽減されます。
4. 長いスパン長で、最大スパンは1000mを超えます
5. 引張強度と温度の優れた性能
6. 設計寿命は30年以上です

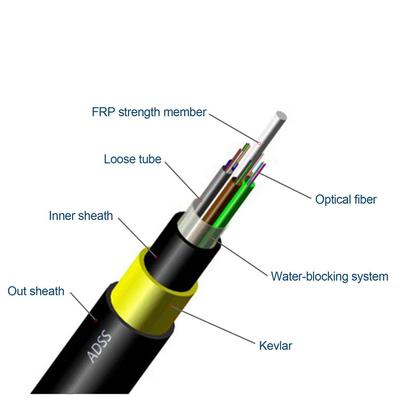

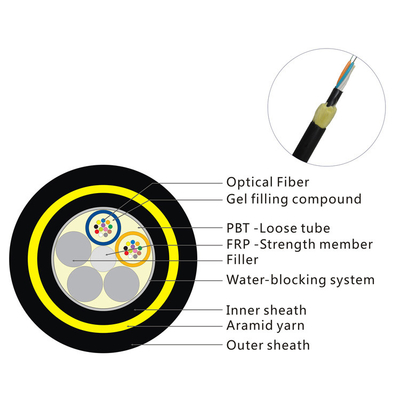

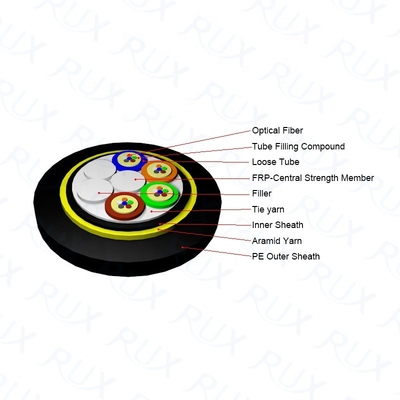

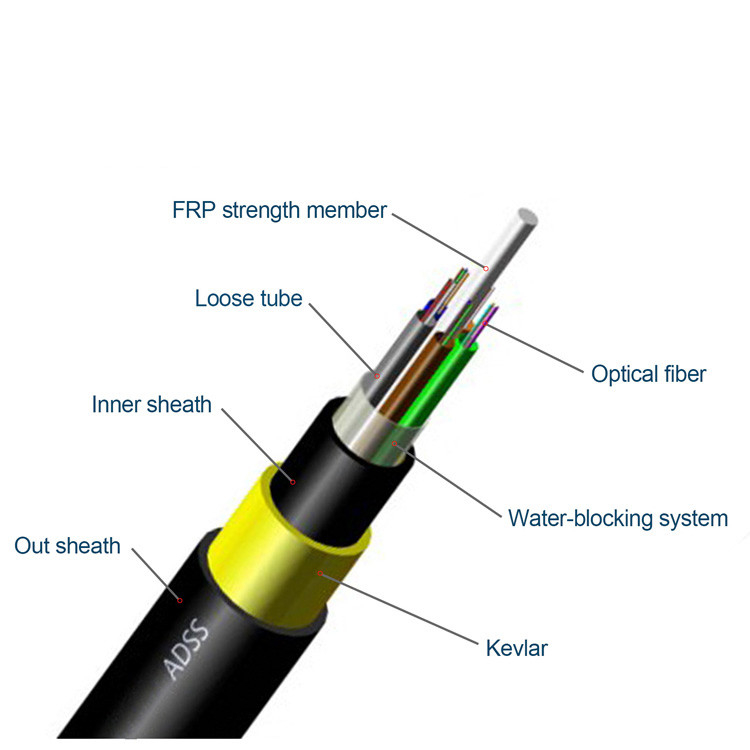

構造
ADSSはルーズチューブストランドです。ファイバーは、高弾性プラスチック製のルーズチューブ内に配置されています。チューブには耐水性の充填剤が充填されています。
チューブ（およびフィラー）は、FRPの周りにストランドされています(繊維強化プラスチック）、非金属中心強度部材として、コンパクトで円形のケーブルコアに。ケーブルコアに充填剤を充填した後、薄いポリエチレン（PE）インナーシースで覆われています。2層のアラミドヤーンを2方向にインナーシースの上に強度部材として適用した後、ケーブルはPEまたはAT（耐トラッキング）アウターシースで完成します。
