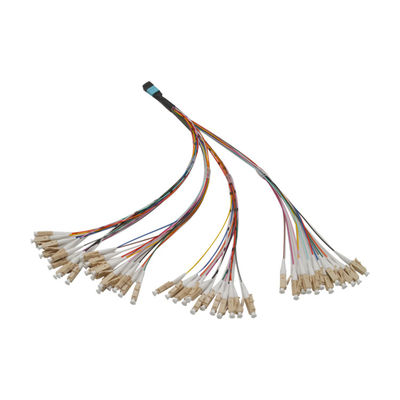

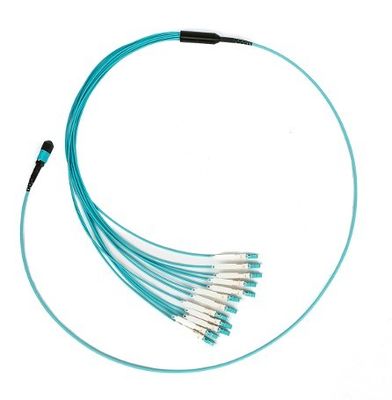

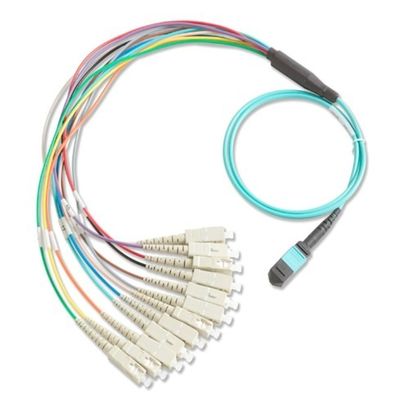

エリート10M 12はCCA CPRの24の中心3.0MM SM MMのブレイクアウト ファン ケーブル評価した
| Product Name:: | MPO/MTPはケーブルに送風する | Singlemode Fiber:: | G652D G657A1 G657A2 |
| Multi-mode Fiber:: | OM1 OM2 OM3 OM4 | cable color:: | MM （ベージュ）、エリートMMの（水）、SM （緑）、SMのエリート（黄色い） |
| Operating Temperature:: | -40 | +85°C | ||
| High Light: | 3.0MMのブレイクアウトはケーブルに送風する,エリート10Mはケーブルに送風する,24の中心のmpoのファン・アウト ケーブル |
||
MPO/MTPは光ファイバーの高密度前接続する3つの区域の一般使用のシステムをである。
·高密度環境とのデータ センタの適用
·建物への光ファイバー
·ディバイダーのような繊維装置の内部コネクターの塗布、
40G / 100G SFPおよびSFP。
特徴
* IL及びRLの高性能
* 4,8,12そして24の繊維のコネクター終了およびアセンブリ
*低損失および標準的な損失SMおよびMMの適用のために設計されていて
*繊維の固まり終了のための経済的な解決
* MPO/MTPの適用のために適した
*高耐久化された円形ケーブル、利用できる楕円形ケーブルおよび裸のリボンの選択
*利用できる色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため
準の標準:
*大会IEC標準的な61754-7& JIS C5982
* TIA-568-Cごとに構成されたケーブルで通信すること
*平行光学
- 迎合的な光学インターネットワーキングのフォーラム（OIF）
- 迎合的なInfiniband
* Infiniband
- 迎合的な10G繊維チャネル
- 40Gおよび100G IEEE 802.3
- QSFP
コネクターの性能MTP
| コネクターのタイプ | 12繊維か24Fiber MPO/MTP （非ピンで止められる） |
| ポーランド | PC （MM）;APC （SM） |
| 色の収容 | MM （ベージュ）、エリートMMの（水）、SM （緑）、SMのエリート（黄色い） |
| 典型的な挿入損失（MTP/MPO） | ≤ 0.10 dB |
| 最高挿入損失。（MTP/MPO） | ≤ 0.3 dB |
| リターン・ロス（MTP/MPO SM） | PC >55dB;APC> 60dB |
| 典型的な挿入損失（LC/SC） | ≤ 0.10 dB |
| 最高挿入損失。（LC/SC） | ≤ 0.3 dB |
| リターン・ロス（LC/SC SM） | PC >55dB;APC> 65dB |
| 耐久性（500のMatings） | < 0=""> |
繊維ケーブルの性能
| 繊維のタイプ | OS2、OM1、OM2、OM3、OM4 |
| 繊維の計算 | 12,24,48,72,96,144の中心 |
| 繊維の減少dB （OS2） | ≤0.38最高≤0.34Type （1310nm） ≤0.25最高≤0.19Type （1550nm） |
| 繊維の減少dB （OM1） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤1.2Type （1300nm） |
| 繊維の減少dB （OM2） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
| 繊維の減少dB （OM3） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
| 繊維の減少dB （OM4） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
|
Min.Bandwidth:入れ過ぎられた進水[Mhz km] |
OM1≥200 （850nm） ≥500 （1300nm） OM2≥500 （850nm） ≥500 （1300nm） OM3≥1500 （850nm） ≥500 （1300nm） OM4≥3500 （850nm） ≥500 （1300nm） |
| Min.Bandwidth:レーザーの有効な形態上の帯域幅[Mhz km] |
OM3 ≥2000 （850nm） OM4 ≥4700 （850nm） |
| 外の直径 | 12fiber:3.0か5.5mm;24fiber:3.0か5.5mm |
| 外のジャケット色 | OS2 （黄色い）、OM2 （オレンジ）、OM3 （水）、OM4 （紫色か水） |
| 外のジャケット材料 | LSZH、OFNP、OFNR |
| 引張強さ | >500N |
| 実用温度 | -40 | +85°C |
-
