100G 72繊維OM3 MTPのパッチ・コードの水ケーブルの女性/男性のタイプ
| Polarity: | A/B/C | Connector Type: | 女性の/Male |
| Cable Color: | 水/Wathetの青 | Cable Material: | LSZH/OFNP/ポリ塩化ビニール |
| Cable Shape: | 円形/リボン | Fiber Type: | OM3 OM4 |
| High Light: | 100G水繊維パッチ ケーブル,72の繊維の水ケーブル,OM3水ケーブル |
||

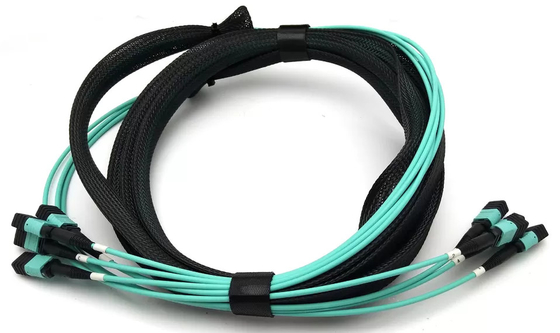

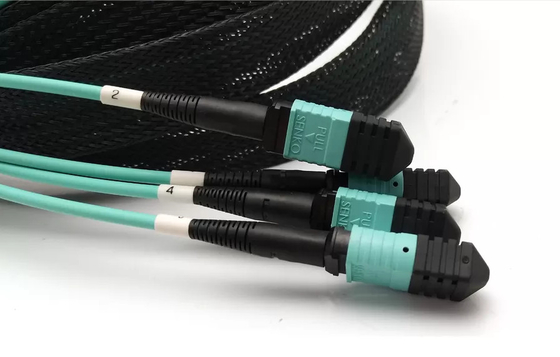

100G 72繊維OM3 MTPのパッチ・コードの水ケーブル
48Fiber 4 MPOから4 MPOのトラック ケーブルのMutilmode OM3 MTPのパッチ・コードの水ケーブル
MPO/MTP繊維のケーブル会議は両方のMPO/MTPのコネクターによって端終わる。
特徴:
IL及びRLの高性能
4,8,12そして24の繊維のコネクター終了およびアセンブリ
低損失および標準的な損失SMおよびMMの適用のために設計されている
繊維の固まり終了のための経済的な解決
MPO/MTPの適用のために適した
高耐久化された円形ケーブル、利用できる楕円形ケーブルおよび裸のリボンの選択
利用できる色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため
適用:
MPO/MTPは光ファイバーの高密度前接続する3つの区域の一般使用のシステムをである。
·高密度環境とのデータ センタの適用
·建物への光ファイバー
·ディバイダーのような繊維装置の内部コネクターの塗布、
·40G/100G SFPおよびSFP
指定:
| コネクターのタイプ | 12繊維か24Fiber MPO/MTP （非ピンで止められる） |
| ポーランド | PC （MM）;APC （SM） |
| 色の収容 | MM （ベージュ）、エリートMMの（水）、SM （緑）、SMのエリート（黄色い） |
| 典型的な挿入損失（MTP/MPO） | ≤ 0.10 dB |
| 最高挿入損失。（MTP/MPO） | ≤ 0.3 dB |
| リターン・ロス（MTP/MPO SM） | PC >55dB;APC> 60dB |
| 耐久性（500のMatings） | < 0=""> |
| 繊維ケーブルの性能 | |
| 繊維のタイプ | OS2、OM1、OM2、OM3、OM4 OM5 |
| 繊維の計算 | 12,24,48,72,96,144の中心 |
| 繊維の減少dB （OS2） | ≤0.38最高≤0.34Type （1310nm） ≤0.25最高≤0.19Type （1550nm） |
| 繊維の減少dB （OM1） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤1.2Type （1300nm） |
| 繊維の減少dB （OM2） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
| 繊維の減少dB （OM3） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
| 繊維の減少dB （OM4） | ≤3.5最高≤2.7Type （850nm） ≤1.5Max ≤0.9Type （1300nm） |
| Min.Bandwidth:入れ過ぎられた進水[Mhz km] | OM1 ≥200の（850nm） ≥500の（1300nm）OM2 ≥500の（850nm） ≥500の（1300nm）OM3 ≥1500の（850nm） ≥500の（1300nm）OM4≥3500 （850nm） ≥500（1300nm） |
| Min.Bandwidth:レーザーの有効な形態上の帯域幅[Mhz km] | |
| OM3 ≥2000年の（850nm）OM4 ≥4700（850nm） | |
| 外の直径 | 12fiber:3.0か5.5mm;24fiber:3.0か5.5mm |
| 外のジャケット色 | OS2 （黄色い）、OM2 （オレンジ）、OM3 （水）、OM4 （紫色か水） |
| 外のジャケット材料 | LSZH、OFNP、OFNR |
| 引張強さ | >500N |
| 実用温度 | -40 | +85°C |
準の標準:
大会IEC標準的な61754-7& JIS C5982
TIA-568-Cごとに構成されたケーブルで通信すること
平行光学
- 迎合的な光学インターネットワーキングのフォーラム（OIF）
- 迎合的なInfiniband
Infiniband
- 迎合的な10G繊維チャネル
- 40Gおよび100G IEEE 802.3
- QSFP
極性の選択:
-
