3m Sc繊維パッチ ケーブルへの9/125um複式アパートポリ塩化ビニールLSZH Lc
| Product Name: | 繊維のパッチ・コード | Cable Color: | 黄色 |
| Cable Type: | G652D、G657A1 | Connector: | SC/APC |
| Cable Dimension: | 0.9mm、2.0mm、3.0mm | Wavelength: | 1310nmか1550nm |
| High Light: | 繊維光学パッチ ケーブル,繊維のパッチ・コード |
||
3m Sc繊維パッチ ケーブルへの9/125um複式アパートポリ塩化ビニールLSZH Lc
1.記述
LC SC SMの二重繊維光学のパッチ・コードはそれがCATV、オプティカル スイッチ、または他の通信機器に急速そして便利に接続するためにするコネクターによってどちらかの端に光ファイバケーブルおおったである。保護、の厚い層を持っていて光トランスミッタ、受信機および端子箱を接続することを使用する。これは「結合式にケーブルで通信すること」ように知られている。
2. 特徴
1）。低い挿入損失
2）。ハイ リターンの損失
3）。よい反復性
4）。よい交換
5）。優秀な環境の適応性
3.適用
1）。コミュニケーション部屋
2）。FTTH （家への繊維）
3）。LAN （ローカルエリア・ネットワーク）
4）。FOS （繊維光学センサー）
5）。繊維光学の通信システム
6）。光ファイバーの接続され、送信された装置
7）。防衛戦闘即応性
4. 指定
| タイプ | 標準、マスター |
| 様式 | LC、SC、ST、FC.MU、DIN、D4、MPO、SC/APC、FC/APC、LC/APC.MU/APC |
| 繊維 |
単モード/多重モード 50/125、62.5/125 （多重モードの） OM2&OM1 50/125、10G （多重モードの） OM3 |
| ケーブル |
単信、二重 Φ3.0mm、Φ2.0mm、Φ0.9mm ポリ塩化ビニールかLSZH |
| 磨く方法 | UPC、SPC、APC （8°& 6°） |
| 挿入損失 |
≤ 0.1dB （単モードマスターのために） ≤ 0.25dB （単モード標準のために） ≤ 0.25dB （多重モードのために） JDSのRM 3750によってテストされる |
|
リターン・ロス （単モード） |
UPCの≥ 50dB SPCの≥ 55dB APCの≥ 60dB （typ.65dB） JDS RM3750によってテストされる |
| 反復性 | ±0.1dB |
| 実用温度 | -400 850 CへのC |
|
幾何学の条件 （単モード） |
フェルールのEndfaceの半径 7mmの≤ Rの≤ 12mm （APCのために） 10mmの≤ Rの≤ 25mm （標準のために） 頂点のオフセットの≤ 30のμm （マスターのために） 頂点のオフセットの≤ 50のμm （標準のために） 値下げされた-50nmの≤ Uの≤ 50nm DORC ZX-1によってテストされる |
5.プロダクト リスト
| ブーツ | コネクター | 繊維のタイプ | ケーブル数 | フェルール | コネクター |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
単信 二重 マルチファイバー リボン |
PC APC UPC |
1M 2M 3M4M 5M ......... カスタマイズされる |
（1）源の保証。長期製造者は原料の質の馬小屋を保つ。証明されるすべてのプロダクトはROHS質レベルの要求の輸出を満たすためにであり。
（2）質テスト。1;原料は生産ライン生産にIQCの点検を渡すことの後やっと入る、
2;IPQCは生産が品質要求事項を満たすことを保障するために生産ラインを点検する。
3;OQCは製品性能をテストし、各プロダクトが顧客の品質要求事項を満たすことを保障する包装を点検する
（3）光学テスト。私達のプロダクトはIECおよびITUの標準に従う
（4）プロダクトが終わった後品質保証部による少なくとも30%の点テスト。

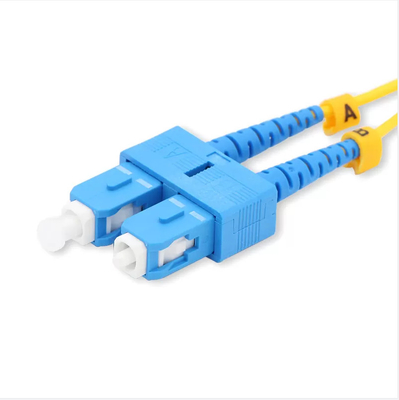

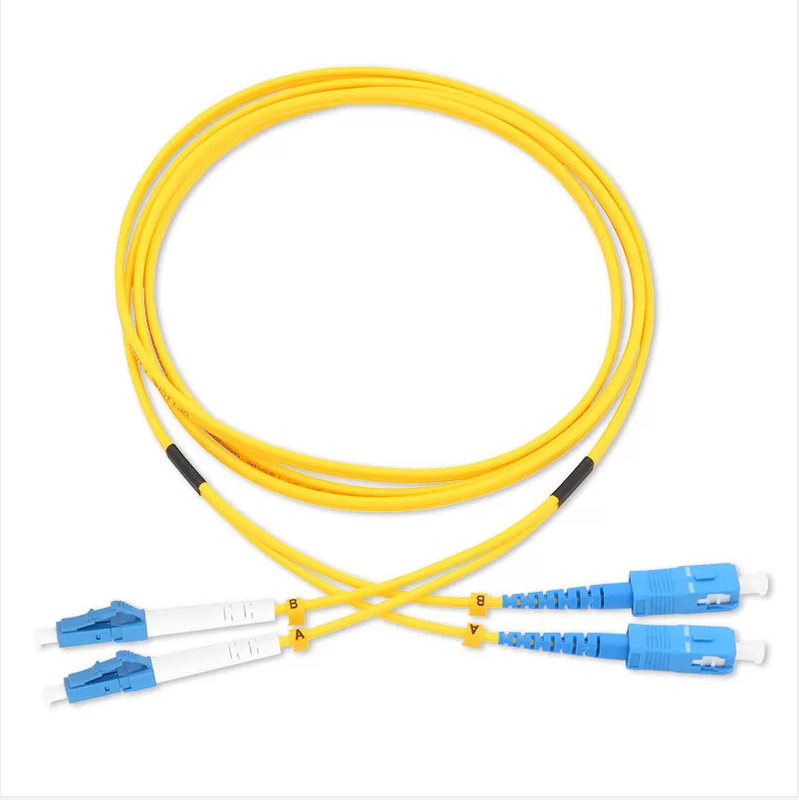

プロダクト映像:
工場映像:
パッキング:
-
