商品の詳細:
お支払配送条件:
|
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
|---|---|---|---|
| Connector type: | Female / Male | Cable color: | Yellow |
| Cable Material: | LSZH / OFNP / PVC | Fiber type: | G652D / G657A /G657B |
| LC Connector Type: | Duplex / Simplex / Uniboot | Breakout lengthe: | 0.5M / 1M /1.5M / Customized |
| ハイライト: | G652D 12芯 MPO MTP,G652D シングルモード SM MPO MTP,G652D LSZH OFNP MPO MTP |
||

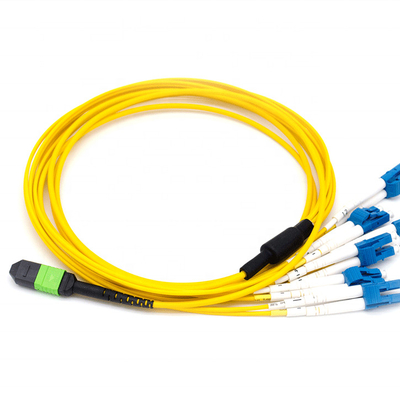

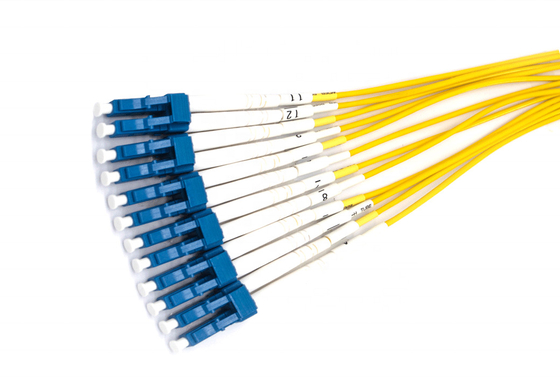

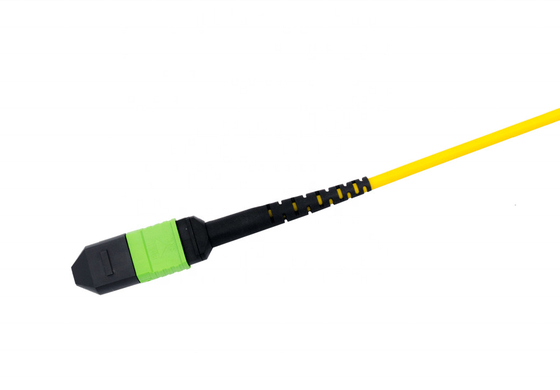

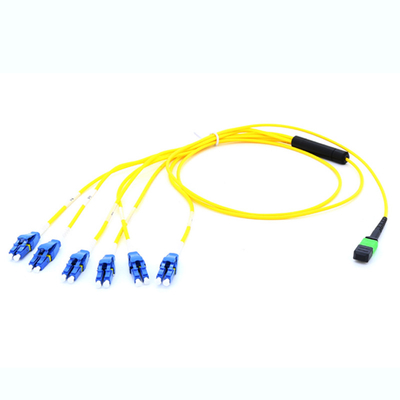

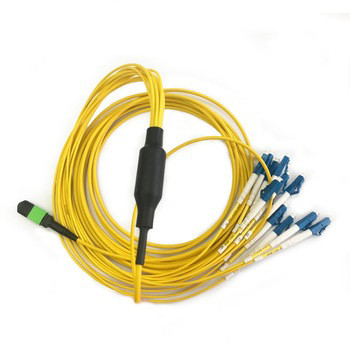

シングルモードSM MPOブレイクアウトパッチコード 12芯 MPO-6 LC-DXファンアウトケーブル
説明:
4芯/8芯/12芯/24芯ブレイクアウトファンアウトパッチコード、MPO/MTP-SC OM1/OM2/OM3。キーアップ、キーダウンタイプ。モジュールボックス内で使用される短尺（<=35cm）。
MTP/MPOケーブルは、MTP/MPOコネクタと光ファイバーケーブルで構成されており、LCなどの他のコネクタが一部の種類のMTP/MPOケーブルに見られることもあります。使用される光ファイバーケーブルは、一般的にOM3およびOM4であり、レーザー最適化されたマルチモード光ファイバーです。MTP/MPOコネクタ（マルチファイバープッシュオン、マルチパスプッシュオンとしても知られています）を全体的に理解することが重要です。
特徴:
バックボーン設置
納品前に100％テスト済み
MTPおよびMPO利用可能
12/24芯ファイバーコネクタを使用
トランクケーブル数は通常12 / 24 / 36 / 48 / 72 / 96 / 144ファイバー
3.0/3.6 mm丸型ケーブルまたはカスタマイズ
SM/OM1/OM2/OM3/OM4またはカスタマイズ
LSZH、OFNR、OFNP利用可能
アプリケーション:
高密度環境でのデータセンターアプリケーション
建物への光ファイバー
光ファイバー機器の内部コネクタアプリケーション。
仕様:
| パラメータ | 単位 | SM標準 | SM低損失 | MM標準 | MM低損失 | |
| 挿入損失 | 標準 | dB | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 | 0.75 | 0.35 | 0.65 | 0.35 | ||
| リターンロス | dB | APC≥50 | ≥ | ≥35 | ||
| PC≥40 | ||||||
| 再現性 | dB | ≤0.1 | ||||
| 互換性 | dB | ≤0.3（コネクタランダム） | ||||
| 耐久性 | dB | ≤0.3 | ≤0.3（1000回の嵌合変更） | |||
| 振動 | dB | ≤0.3（10〜55Hz） | ||||
| 動作温度 | ℃ | -25〜+70 | ||||
注文情報:
| モードの範囲 | シングルモードまたはマルチモード |
| ケーブルタイプ | 単心、二重心Ziocord。またはマルチコア |
| コネクタスタイル | SC、FC、ST、LC、MTRJ、E2000、MU、MPO /MTPなど |
| 研磨またはフェルールインターフェースタイプ | PC、UPC、APC |
| ケーブル直径 | 0.9mm、1.2mm、1.6mm、1.8mm、2.0mm、3.0mm |
| 外被 | PVC /LSZH/OFNP |
| ジャケットの色 | SMイエロー| OM1、OM2オレンジ| OM3アクア| OM4アクアまたはバイオレット| OM5レモンイエロー |
| 耐久性 | 500サイクル（0.2 dB最大増加）。1000回の嵌合/取り外しサイクル |
| 動作温度 | -25℃〜+70℃ |
| 保管温度 | -40℃〜+85℃ |
図面と製品画像:
