UPC シンプレックス シングルモード SM ブレイクオフ MPO パッチコード
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| MPO Connector: | Female / Male | Cable color: | Yellow |
| Cable Material: | LSZH / OFNP / PVC | Fiber type: | G652D / G657A /G657B |
| SC Connector Type: | UPC Simplex | Breakout lengthe: | 0.5M / 1M /1.5M / Customized |
| High Light: | ブレイクアウトのmpoのパッチ・コード,SM mpo パッチコード,UPC Simplex MPO パッチコード |
||
UPC Simplex シングルモード SM ブレイクアウト MPO パッチコード
シングルモード SM ブレイクアウト パッチコード MPO-12 コア SC UPC ファンアウトケーブル Simplex コネクタ
説明:
MPO ケーブルアセンブリは、12 コア MPO コネクタ オス/メスから 12 SC/UPC simplex コネクタまでです。シングルモードまたはマルチモードケーブルで、このケーブルはデータセンターでのケーブル拡張に広く使用されています。
特徴:
12 コアケーブル接続
10G ネットワークから 40G、100G ネットワークへのスムーズなアップグレード、100G 伝送遅延要件をサポート
ミニ丸型ケーブルを採用、小径、より小さな幹線ケーブルとより小さな曲げ半径で、保管とケーブルの設置が容易
両端に防塵、圧縮強度、引張強度の保護スリーブを使用し、輸送および設置プロセスにおけるケーブルと光ファイバーコネクタの損傷を効果的に保護できます
仕様:
| パラメータ | 単位 | SM 標準 | SM 低損失 | MM 標準 | MM 低損失 | |
| 挿入損失 | 標準 | dB | 0.35 | 0.2 | 0.35 | 0.2 |
| 最大 | 0.75 | 0.35 | 0.65 | 0.35 | ||
| リターンロス | dB | APC≥50 | ≥ | ≥35 | ||
| PC≥40 | ||||||
| 再現性 | dB | ≤0.1 | ||||
| 互換性 | dB | ≤0.3(コネクタランダム) | ||||
| 耐久性 | dB | ≤0.3 | ≤0.3(1000 回の嵌合変更) | |||
| 振動 | dB | ≤0.3(10~55Hz) | ||||
| 動作温度 | ℃ | -25~+70 | ||||
注文情報:
| モードの範囲 | シングルモードまたはマルチモード |
| ケーブルタイプ | Simplex、Duplex Ziocord、またはマルチコア |
| コネクタスタイル | SC、FC、ST、LC、MTRJ、E2000、MU、MPO /MTPなど |
| 研磨またはフェルールインターフェースタイプ | PC、UPC、APC |
| ケーブル直径 | 0.9mm、1.2mm、1.6mm、1.8mm、2.0mm、3.0mm |
| 外被 | PVC /LSZH/OFNP |
| ジャケットの色 | SM 黄色 | OM1、OM2 オレンジ | OM3 アクア | OM4 アクアまたはバイオレット | OM5 レモン グリーン |
| 耐久性 | 500 サイクル (0.2 dB 最大増加)。1000 回の嵌合/取り外しサイクル |
| 動作温度 | -25℃～+70℃ |
| 保管温度 | -40℃～+85℃ |

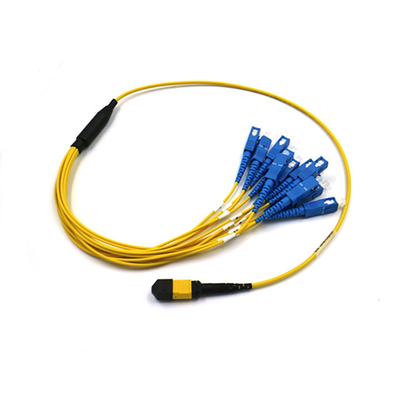

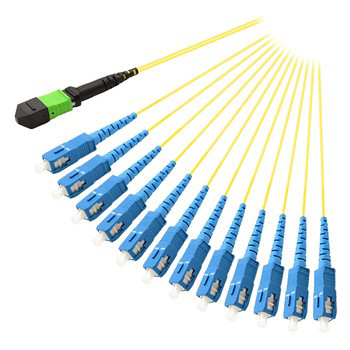

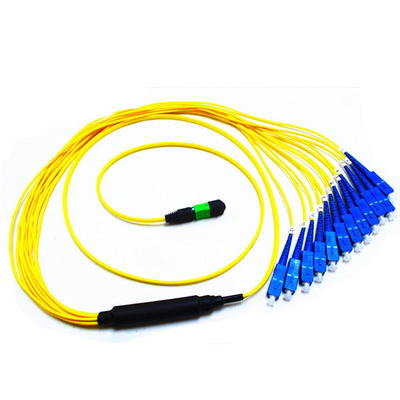

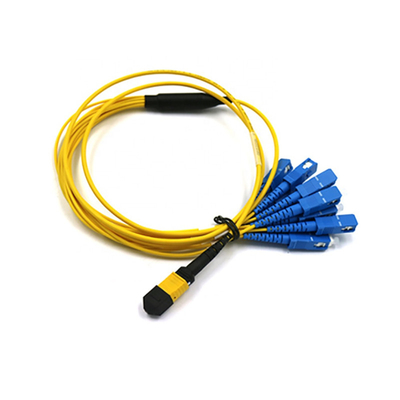

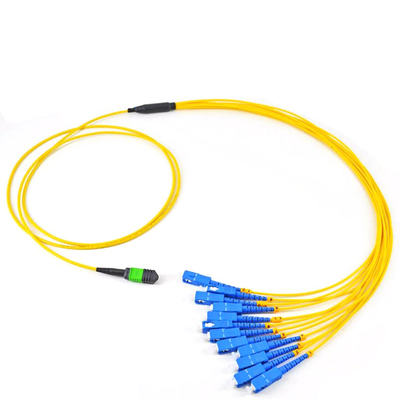

図面と製品画像:
-
