シンプレックス 12コアFC UPC ブレイク Mpoファイバーケーブル
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| MPO Connector: | Female / Male | Cable color: | Yellow / Aqua / Orange / Violet / Purple |
| Cable Material: | LSZH / OFNP / PVC | Fiber type: | Singlemode or Mutilmode |
| SC Connector Type: | Black UPC Simplex | Breakout lengthe: | 0.5M / 1M /1.5M / Customized |
| High Light: | ブレイクポファイバーケーブル,FC UPCモモファイバーケーブル,シンプレックス12コアMPO |
||

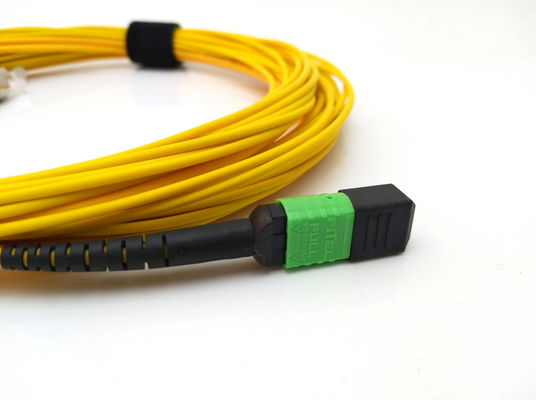

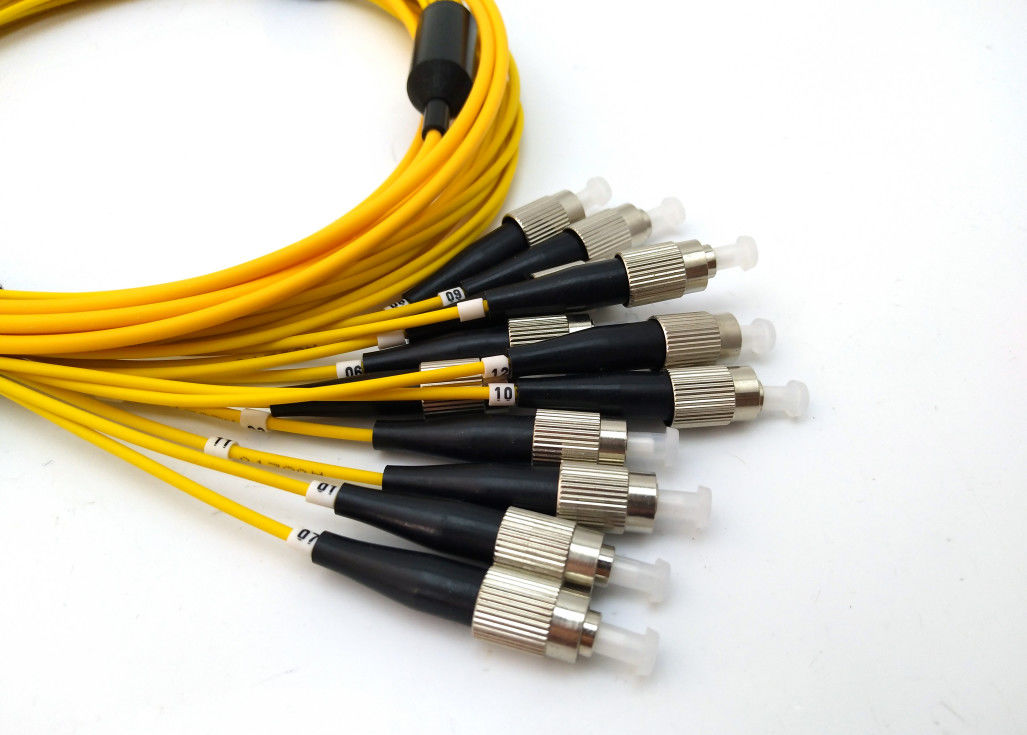

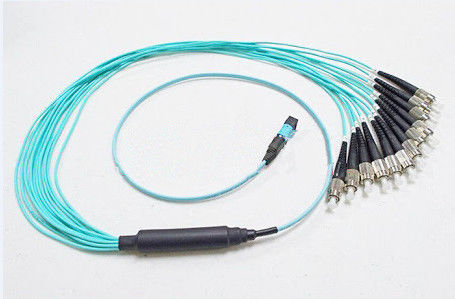

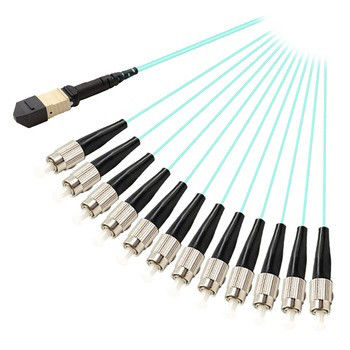

Simplex 12 コア FC UPC ブレイクアウト Mpo 光ファイバーケーブル
シングルモード マルチモード MPO-12 コア FC UPC ブレイクアウトパッチコード Simplex ブラックコネクタ
説明:
MTP および MPO マルチモードクロスオーバー光ファイバーケーブル。クロスオーバー MPO ケーブルは、メス-メス、オス-オス、オス-メスの構成で利用できます。
ケーブルオプションには、ライザー定格ジャケット、プレナム定格ジャケット、LSZH が含まれます。丸型ケーブル、リボンケーブル、またはベアのリボンケーブル。
オスバージョンには MTP ピンがあります。4、8、12、24、48 ファイバーアレイ構成で利用できます。
MTP コネクタは、メスまたはオス Elite Usconec コネクタ、イエローハウジング、ケーブルは 12 ファイバーシングルモードミニコアケーブル、丸型ファンアウトキット、ブレイクアウト 2.0mm です。内部ファイバーの色は 1～12 で、青、オレンジ、緑、茶色、スレート、白、赤、黒、黄、紫、ローズ、アクアです。
特徴:
1. 高品質のフェルール
2. 厳格な品質テスト: 挿入損失とリターン損失は 100% テスト済み
3. Telcordia GR-326-CORE、IEC、REACH、ROHS 規格に準拠
4. さまざまなファイバータイプ: OS2(9/125um)、OM1(62.5/125um)、OM2(50/125um)、OM3 (50/125um)、OM4(50/125um) および OM5(50/125um)、すべて YOFC および Corning 製
5. PVC、OFNR(ライザー)、OFNP(プレナム) および LSZH(低煙ゼロハロゲン) ジャケットはリクエストに応じて
6. 利用可能なファイバーケーブル OD: Φ0.9、Φ1.2、Φ1.6、Φ1.8、Φ2.0、Φ2.8、Φ3.0 など
7. LC/SC/ST/FC/MPO/MTP/MTRJ/MU/DIN/D4/SMA などのコネクタ
8. お客様のご要望に応じてカスタムケーブルの注文を歓迎します
アプリケーション:
1. CATV & FTTX
2. アクティブデバイスの終端
3. さまざまなコネクタ
4. 正確な設置
5. 産業用途
6. 光ファイバー通信ネットワーク
7. 光ファイバー機器および計器
8. 長距離、屋外/屋内配線、トランキングなど
MTP/MPO 仕様:
| コネクタ | MPO/MTP(オス/メス | LC/SC/FC/ST | ||||
| ファイバーモード | SM | MM | SM | MM | ||
| 研磨タイプ | PC | APC | PC | UPC | APC | UPC |
| 挿入損失 | 標準≤0.3dB 最大≤0.75dB 標準≤0.15dB(Elite) 最大≤0.35dB(Elite) |
標準≤0.5dB 最大≤0.25dB 標準≤0.10dB(Elite) 最大≤0.35dB(Elite) |
標準≤0.15dB 最大≤0.3dB |
標準≤0.15dB 最大≤0.3dB |
||
| リターン損失 | ≥50dB ≥55dB(Elite) |
≥60dB ≥65dB(Elite) |
≥35dB | ≥50dB | ≥60dB | ≥30dB |
| 再現性 | ≤0.10dB | |||||
| 耐久性 | ≤0.20dB(1000 回の嵌合) | |||||
| ファイバー数 | 8/12/24/48/72/96/144 ファイバー | |||||
| ケーブルジャケット | PVC/OFNR/OFNP/LSZH | |||||
| RoHS 準拠 | 準拠 | |||||
注文情報:
| モードの範囲 | シングルモードまたはマルチモード |
| ケーブルタイプ | Simplex、Duplex Ziocord、またはマルチコア |
| コネクタスタイル | SC、FC、ST、LC、MTRJ、E2000、MU、MPO /MTP など |
| 研磨またはフェルールインターフェースタイプ | PC、UPC、APC |
| ケーブル直径 | 0.9mm、1.2mm、1.6mm、1.8mm、2.0mm、3.0mm |
| 外側ジャケット | PVC /LSZH/OFNP |
| ジャケットの色 | SM 黄色 | OM1、OM2 オレンジ | OM3 アクア | OM4 アクアまたはバイオレット | OM5 レモン グリーン |
| 耐久性 | 500 サイクル (最大 0.2 dB の増加)。1000 回の嵌合/取り外しサイクル |
| 動作温度 | -25℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
-
