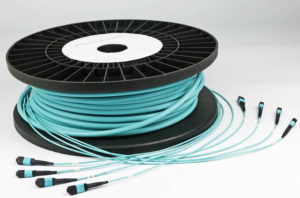

100G 72ファイバー OM3 MTPパッチコード アクアケーブル
| Polarity: | A/B/C | Loss data: | Elite loss/Standard loss |
| Connector type: | Female /Male | Cable color: | Aqua / Wathet Blue |
| Fiber qty: | 24 /48 / 72 Fiber | Cable Material: | LSZH / OFNP / PVC |
| Cable shape: | Round / Ribbon | Fiber type: | OM3 OM4 |
| High Light: | MTPパッチコード アクアケーブル,OM3 MTPパッチコード,OM3 MTPアクアケーブル |
||

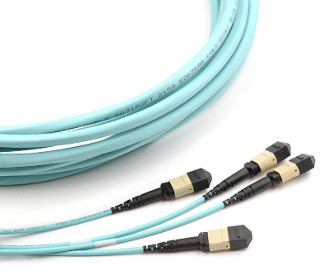

100G 72 ファイバー OM3 MTP パッチコード アクアケーブル

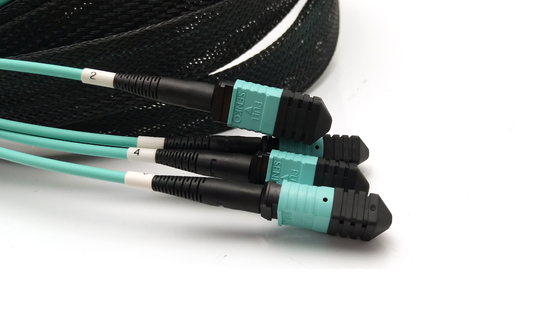

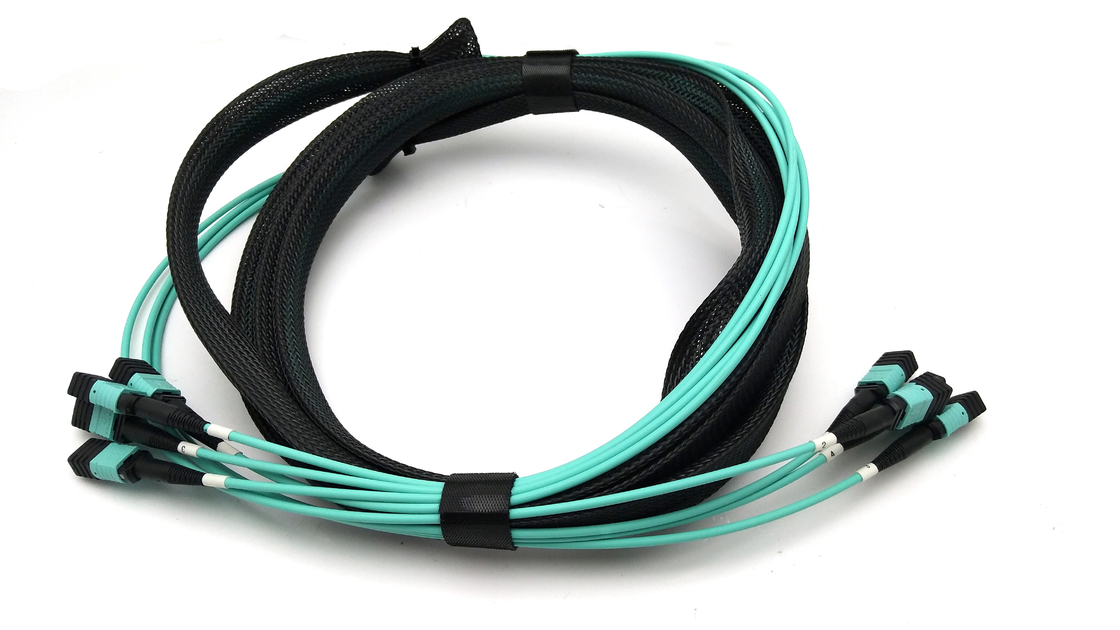

48ファイバー 4MPOから4MPO トラックケーブル Mutilmode OM3 MTPパッチコード アクアケーブル
MPO/MTPファイバーケーブル組は,両端にMPO/MTPコネクタで終了する.
特徴:
IL & RL で 高性能
4,8繊維接続器の端末と組成物
低損失および標準損失SMおよびMMアプリケーションのために設計
繊維を大量に処理するための経済的な解決策
MPO/MTP 適用に適している
頑丈な丸いケーブル,円形ケーブル,裸のリボンオプション
繊維タイプ,ポリッシュタイプおよび/またはコネクタグレードを区別するために利用可能な色コード付きのホース
応用:
MPO/MTPは最高値です.光ファイバー前接続システムの密度,一般的に3つの分野で使用されます.
· 高密度の環境のデータセンターアプリケーション
· 建物への光ファイバー
■ スプリッターなどのファイバー機器における内部コネクタの適用
■40G / 100G SFP と SFP
仕様:

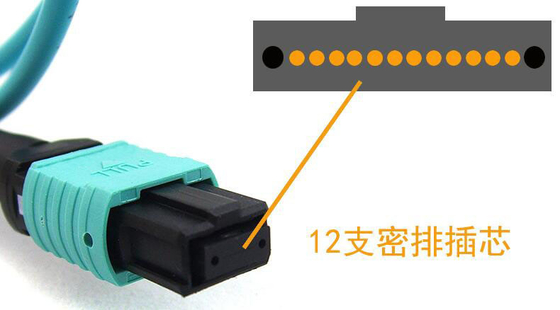

| コネクタタイプ | 12-ファイバーまたは24ファイバーMPO/MTP (ピンなし) |
| ポーランド語 | PC (MM); APC (SM) |
| 箱の色 | MM (ベージュ),MM エリート (アクア),SM (グリーン),SM エリート (イエロー) |
| 挿入損失,典型 (MTP/MPO) | ≤0.10 dB |
| 挿入損失 最大 (MTP/MPO) | ≤0.3 dB |
| MTP/MPO SM | PC >55dB; APC>60dB |
| 耐久性 (500回) | < 0.2dB |
| ファイバーケーブルの性能 | |
| 繊維の種類 | OS2,OM1,OM2,OM3,OM4 OM5 |
| 繊維数 | 12,24,48,72,96,144コア |
| 繊維衰弱 dB (OS2) | ≤0.38 Max ≤0.34Typ ((1310nm) ≤0.25 Max ≤0.19Typ ((1550nm) |
| 繊維衰弱 dB (OM1) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤1.2Typ ((1300nm) |
| 繊維衰弱 dB (OM2) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 繊維衰弱 dB (OM3) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 繊維衰弱 dB (OM4) | ≤3.5 Max ≤2.7Typ ((850nm) ≤1.5Max ≤0.9Typ ((1300nm) |
| 帯域幅:超満タン打ち上げ[Mhz-km] | OM1≥200〜850nm ≥500 ((1300nm) OM2≥500 (~850nm) ≥500 (((1300nm) OM3≥1500 (~850nm)≥500 ((1300nm) OM4≥3500 ((850nm) ≥500 (((1300nm) |
| 最小帯域幅:レーザー効果的モラル帯域幅 [Mhz-km] | |
| OM3≥2000 ((850nm) OM4≥4700 ((850nm) | |
| 外径 | 12繊維:3.0または5.5mm; 24ファイバー:3.0または5.5mm |
| 外着 色 | OS2 ((黄),OM2 ((オレンジ),OM3 ((アクア),OM4 ((紫またはアクア) |
| 外着の材料 | LSZH,オフNP,オフNR |
| 張力強度 | >500N |
| 動作温度 | -40 ~ +85°C |
関連規格:
IEC標準61754-7& JIS C5982を満たしている
TIA-568-C による構造ケーブル
パラレル光学
- オプティカル・インターネット・ネットワーク・フォーラム (OIF) 適合
- インフィニバンドコンパイル
インフィニバンド
- 10G ファイバーチャネル対応
- 40Gと100G IEEE8023
- QSFP
極性選択:
-
