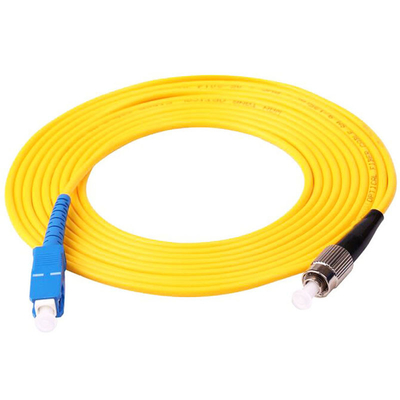

SC UPC - FC UPC Simplex LSZH光ファイバーパッチコード
| Jacket Materials: | LSZH | Cable type: | Single Mode(G652D) |
| Cable color: | Yellow | Structure: | IL≤0.2dB,RL≥50dB |
| Cable diameter: | 0.9/2.0/3.0mm | Fiber qty: | Simplex |
| High Light: | SC UPC - FC UPC光ファイバーパッチコード,シンプレックスLSZH光ファイバーパッチコード,シンプレックスLSZH光パッチコード |
||
SC UPC - FC UPC Simplex LSZH光ファイバーパッチコード
説明:
パッチコードは、信号ルーティングのためにあるデバイスを別のデバイスに接続するために使用される光ファイバーケーブルです。
FCはFixed Connection（固定接続）の略です。これは、ねじ付きバレルハウジングによって固定されます。FCコネクタは一般的に金属ハウジングで構成され、ニッケルメッキされています。
SCはSubscriber Connector（加入者コネクタ）の略で、汎用のプッシュ/プルスタイルのコネクタです。これは正方形で、スナップインコネクタで、簡単なプッシュ/プルの動きでラッチし、キーが付けられています。
特徴:
IEC、Telcordia GR-326-CORE、YD-T 1272.3-2005規格に準拠。
低挿入損失、高リターンロス
再現性と交換性に優れています
高密度接続で、操作が簡単です
0.9mm、2mm、3mmを選択できます
ケーブルジャケットとファイバーを選択できます。
アプリケーション:
試験装置
FTTX+LAN、光ファイバーCATV
光通信システム
電気通信
仕様:
| パラメータ | 単位 | FC、SC、LC | ST、MU | MT-RJ、MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| 挿入損失（標準） | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 |
| リターンロス | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥45 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 | ≥55 | ≥75 |
| 動作波長 | nm | 1310、1510 | 1310、1510 | 1310、1510 | 1310、1510 | ||||||||
| 交換性 | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ||||||||
| 振動 | dB | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ||||||||
| 動作温度 | ℃ | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| 保管温度 | ℃ | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| ケーブル直径 | mm | φ3.0、φ2.0、φ0.9 | φ3.0、φ2.0、φ0.9 | φ3.0、φ2.0、φ0.9 | φ3.0、φ2.0、φ0.9 | ||||||||
注文情報:
SC/ APC–SC/ APC-SM- SX-Φ3.0–2M
① ② ③ ④ ⑤
① コネクタタイプ: SC/APC、SC/UPC、SC/PC（マルチモード）
② フェルール端面: PC、UPC、APC
③ コアタイプ: シングルモード（G652、G655、G657…）; マルチモード（OM1、OM2、OM3、OM4…）
④ ケーブル数量: “DX”はデュプレックスを意味します / “SX”はシンプレックスを意味します
⑤ ケーブル直径: Ф3.0mm、Ф2.0mm、Ф0.9mm
⑥ ケーブル長: カスタマイズ
⑦ ケーブルタイプ: PVC、LSZH、OFNR、OFNP
コネクタの画像:
-
