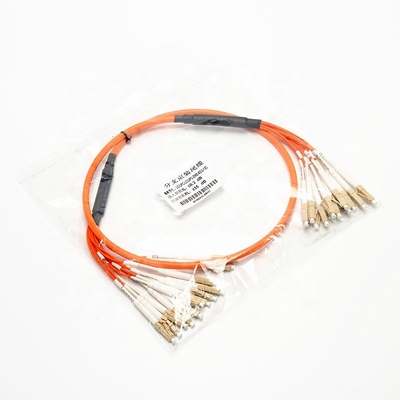

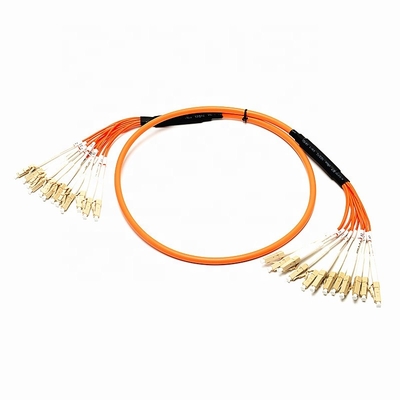

1310nm OM2 2.0mm 12C マルチモード光ファイバーパッチコード
| Product name: | Branch Fiber patch cord | Cable color: | Orange |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC/UPC to LC/UPC | Model: | MultiMode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | マルチモード光ファイバーパッチコード,2.0mm 12C 光ファイバーパッチコード,1310nm OM2 光パッチコード |
||
1310nm OM2 2.0mm 12C マルチモード光ファイバーパッチコード
1. 特徴
1. 高いリターンロス
2. 低挿入損失
3. パッチコードはRoHS、ISO9001に合格
4. LZSHまたはPVCジャケット
5. CCTC A型光ファイバーフェルール
一般的なパッチコード
2. 用途1). 通信室
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)4). FOS (光ファイバーセンサー)5). 光ファイバー通信システム
6). 光ファイバー接続および伝送機器7). 防衛戦闘準備3. 仕様
タイプ標準、マスタースタイル
LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APCファイバー
シングルモード/マルチモード
50/125, 62.5/125 (マルチモード) OM2&OM1
50/125, 10G (マルチモード) OM3
| ケーブル | シンプレックス、デュプレックス |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | PVCまたはLSZH |
| 研磨方法 |
UPC,SPC,APC (8°& 6°) 挿入損失 ≤ 0.1dB (シングルモードマスター用) |
| ≤ 0.25dB (シングルモード標準用) |
≤ 0.25dB (マルチモード用) JDS RM 3750でテスト済み リターンロス |
| (シングルモード) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (typ.65dB) JDS RM3750でテスト済み 再現性 ±0.1dB |
|
動作温度 -40 |
0 C to 85 0 C |
| 形状要件 | (シングルモード) |
| フェルール端面半径 | 7mm ≤ R ≤ 12mm (APC用)アペックスオフセット ≤ 50 μm (標準用)アペックスオフセット ≤ 30 μm (マスター用)アペックスオフセット ≤ 50 μm (標準用)アンダーカット -50nm ≤ U ≤ 50nm |
|
DORC ZX-1でテスト済み 4. 仕様と性能 |
ファイバータイプ シングルモード(APC研磨) マルチモード(PC/フラット研磨) パラメータ 標準 低損失 標準 |
低損失最大挿入損失<0.70
| MU | <0.70dB | <0.35dB | ||
| リターンロス | 耐久性 | 500回嵌合 | 耐久性 | 500回嵌合 |
| 動作温度 | -40C to 80C | テスト波長 | 1310nm | 850nm |
| 5. 製品リスト | ブーツ | コネクタ | ||
| ファイバータイプ | ケーブル番号 | |||
| フェルール | コネクタ | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 シンプレックス デュプレックス マルチファイバー リボン PC APC
|
UPC 1M 2M 3M4M 5M |
......... カスタマイズ 品質保証: (1) |
ソース保証 . 長期的なサプライヤーは、原材料の品質を安定に保ちます。すべての製品はROHS認証を取得しており、輸出品質レベルの要求を満たしています。 (2) 品質テスト。 |
1； 原材料は、IQC検査に合格した後でのみ、生産ラインに投入されます。 , 2；IPQCは、生産が品質要件を満たしていることを確認するために、生産ラインを検査します。 3；OQCは、各製品が顧客の品質要件を満たしていることを確認するために、製品の性能をテストし、パッケージを検査します。 (3) 光学テスト。 |
(4) 製品完成後、品質保証部門による少なくとも30％の抜き取り検査。製品画像:工場画像:
梱包:
-
