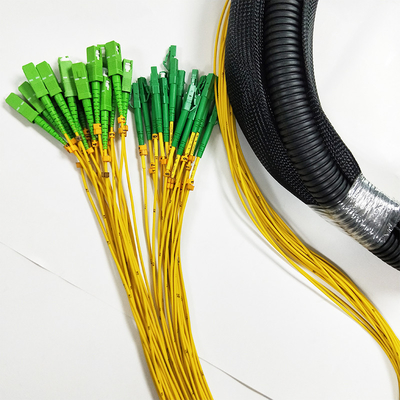

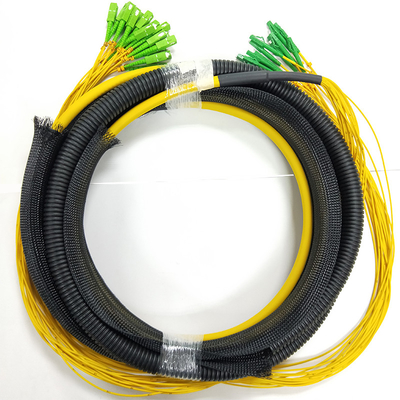

Sc Apc - Sc Apc 18芯 0.9mm 光ファイバーパッチコード
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC LC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.9mm 光ファイバーパッチコード,Sc Apc - Sc Apc 0.9mm パッチコード,18芯 0.9mm パッチコード |
||
Sc Apc to Sc Apc 18芯 0.9mm光ファイバーパッチコード
1. 特徴
1. 高いリターンロス
2. 低挿入損失
3. パッチコードはRoHS、ISO9001に合格
4. LZSHまたはPVCジャケット
5. CCTC A型光ファイバーフェルール
一般的なパッチコード
2. 用途1). 通信室
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)4). FOS (光ファイバーセンサー)5). 光ファイバー通信システム
6). 光ファイバー接続および伝送機器7). 防衛戦闘準備3. 仕様
タイプ標準、マスタースタイル
LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APCファイバー
シングルモード/マルチモード
50/125, 62.5/125 (マルチモード) OM2&OM1
50/125, 10G (マルチモード) OM3
| ケーブル | シンプレックス、デュプレックス |
| Φ3.0mm、Φ2.0mm、Φ0.9mm | PVCまたはLSZH |
| 研磨方法 |
UPC,SPC,APC (8°& 6°) 挿入損失 ≤ 0.1dB (シングルモードマスターの場合) |
| ≤ 0.25dB (シングルモード標準の場合) |
≤ 0.25dB (マルチモードの場合) JDS RM 3750でテスト済み リターンロス |
| (シングルモード) | UPC ≥ 50dB |
| SPC ≥ 55dB |
APC ≥ 60dB (typ.65dB) JDS RM3750でテスト済み 再現性 ±0.1dB |
|
動作温度 -40 |
0 C to 85 0 C |
| 形状要件 | (シングルモード) |
| フェルール端面半径 | 7mm ≤ R ≤ 12mm (APCの場合)アペックスオフセット ≤ 50 μm (標準の場合)アペックスオフセット ≤ 30 μm (マスターの場合)アペックスオフセット ≤ 50 μm (標準の場合)アンダーカット -50nm ≤ U ≤ 50nm |
|
DORC ZX-1でテスト済み 4. 仕様と性能 |
ファイバータイプ シングルモード(APC研磨) マルチモード(PC/フラット研磨) パラメータ 標準 低損失 標準 |
低損失挿入損失最大<0.70
| MU | <0.70dB | <0.35dB | ||
| リターンロス | 耐久性 | 500回嵌合 | 耐久性 | 500回嵌合 |
| 動作温度 | -40℃～80℃ | テスト波長 | 1310nm | 850nm |
| 5. 製品リスト | ブーツ | コネクタ | ||
| ファイバータイプ | ケーブル番号 | |||
| フェルール | コネクタ | |||
| 0.9mm | 2.0mm | 3.0mm | ||
LCFC
| SC | MPO | MU | D4 | MTRJ | MPO |
|
DIN 9/125um SM 50/125um MM |
62.5/125um MM OM3 OM4 シンプレックス デュプレックス マルチファイバー リボン PC APC
|
UPC 1M 2M 3M4M 5M |
......... カスタマイズ 品質保証: (1) ソース保証。長期サプライヤーは原材料の品質を安定的に維持しています。すべての製品はROHS認証を取得しており、輸出品質レベルの要求を満たしています。 |
(2) 品質テスト。1；原材料はIQC検査に合格した後、生産ラインに投入されます。 2；IPQCは、生産が品質要件を満たしていることを確認するために生産ラインを検査します。 3；OQCは製品の性能をテストし、各製品が顧客の品質要件を満たしていることを確認するためにパッケージングを検査します。 |
(3) 光学テスト。当社の製品はIECおよびITU規格に準拠しています。 (4) 製品完成後、品質保証部門による少なくとも30％の抜き取り検査。 製品画像: 工場画像: 梱包:
|
-
