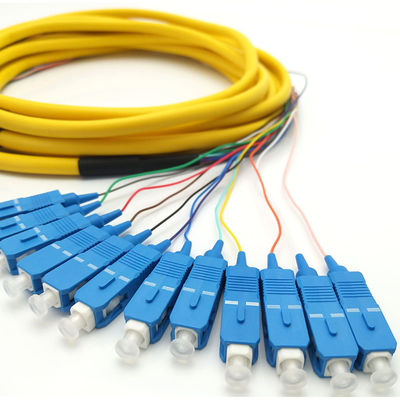

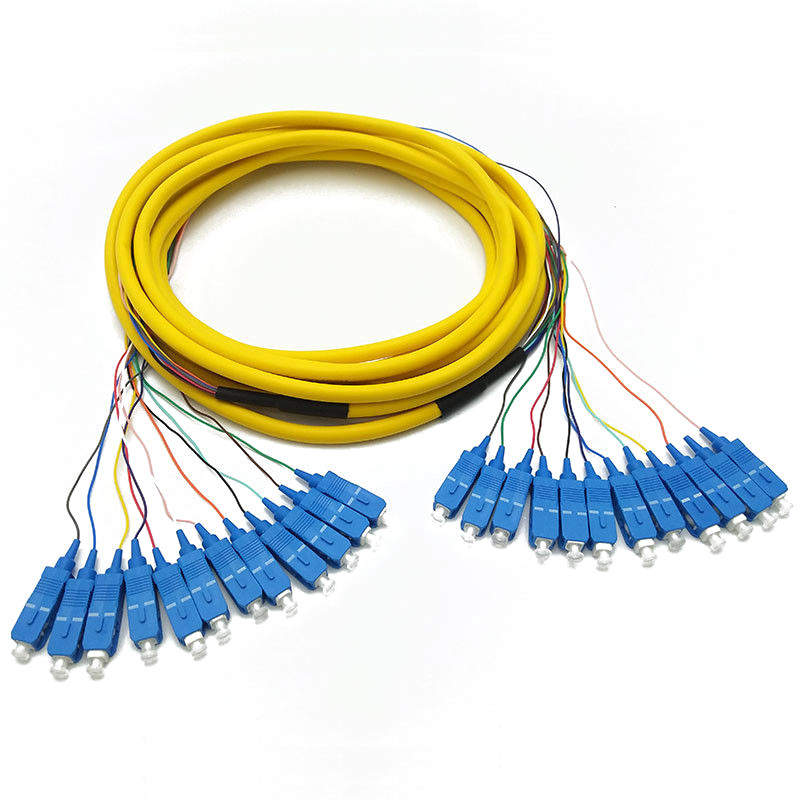

SC/UPC から SC/UPC バンドル ブランチ 1310nm 光ファイバー ジャンパー
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | SC/UPCからSC/UPCの光学ジャンパー,1310nmの光ファイバージャンパー,バンドル・ブランチ オプティック・ジャンパー |
||
SC/UPC to SC/UPC バンドル分岐 1310nm 光ファイバージャンパー
1. 特徴
1. 高いリターンロス
2. 低挿入損失
3. パッチコードはRoHS、ISO9001に合格
4. LZSHまたはPVCジャケット
5. CCTC A型光ファイバーフェルール
一般的なパッチコード
2. 用途1). 通信室
2).
FTTH (Fiber to The Home)3).
LAN (Local Area Network)4).
FOS (光ファイバーセンサー)5).
光ファイバー通信システム6). 光ファイバー接続および伝送機器
7). 防衛戦闘準備
3. 仕様
タイプ
| 標準、マスター | スタイル |
| LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APC | ファイバー |
| シングルモード/マルチモード |
50/125、62.5/125 (マルチモード) OM2&OM1 50/125、10G (マルチモード) OM3 ケーブル |
| シンプレックス、デュプレックス |
Φ3.0mm、Φ2.0mm、Φ0.9mm PVCまたはLSZH 研磨方法 |
| UPC,SPC,APC (8°& 6°) | 挿入損失 |
| ≤ 0.1dB (シングルモードマスターの場合) |
≤ 0.25dB (シングルモード標準の場合) ≤ 0.25dB (マルチモードの場合) JDS RM 3750でテスト済み リターンロス |
|
(シングルモード) UPC ≥ 50dB |
SPC ≥ 55dB APC ≥ 60dB (typ.65dB) JDS RM3750でテスト済み 再現性 |
| ±0.1dB | 動作温度 |
| -40 | 0C0C形状要件 |
|
(シングルモード) フェルール端面半径 |
7mm ≤ R ≤ 12mm (APCの場合) 10mm ≤ R ≤ 25mm (標準の場合) アペックスオフセット ≤ 30 μm (マスターの場合) アペックスオフセット ≤ 50 μm (標準の場合) アンダーカット -50nm ≤ U ≤ 50nm DORC ZX-1でテスト済み 4. 仕様と性能 |
ファイバータイプシングルモード(APC研磨)マルチモード(PC/フラット研磨)
| 0.9mm | 標準 | 低損失 | ||
| 標準 | <0.70 | <0.35dB | <0.70 | <0.35dB |
| <0.70dB | <0.35dB | リターンロス | >60dB | なし |
| 耐久性 | 500回嵌合 | 動作温度 | ||
| -40C to 80C | テスト波長 | |||
| 1310nm | 850nm | |||
| 5. 製品リスト | ブーツ | コネクタ | ||
ファイバータイプケーブル番号
| フェルール | LC | 0.9mm | 2.0mm | 3.0mm | LC |
|
FC SC ST |
MU D4 MTRJ MPO DIN 9/125um SM 50/125um MM 62.5/125um MM OM3
|
OM4 シンプレックス デュプレックス マルチファイバー リボン |
PC APC UPC 1M |
2M 3M4M 5M |
......... カスタマイズ 品質保証： (1) ソース保証 . 長期サプライヤーは原材料の品質を安定的に保ちます。すべての製品はROHS認証を取得しており、輸出品質レベルの要求を満たしています。 |
品質テスト。 1；原材料は、IQC検査に合格した後でのみ、生産ラインに投入されます。
、2；IPQC は、生産が品質要件を満たしていることを確認するために、生産ラインを検査します。3；OQCは製品の性能をテストし、各製品が顧客の品質要件を満たしていることを確認するためにパッケージを検査します(3)
光学テスト。当社の製品はIECおよびITU規格に準拠しています
(4) 製品完成後、品質保証部門による少なくとも30％の抜き取り検査。
製品画像：工場画像： 梱包：
-
