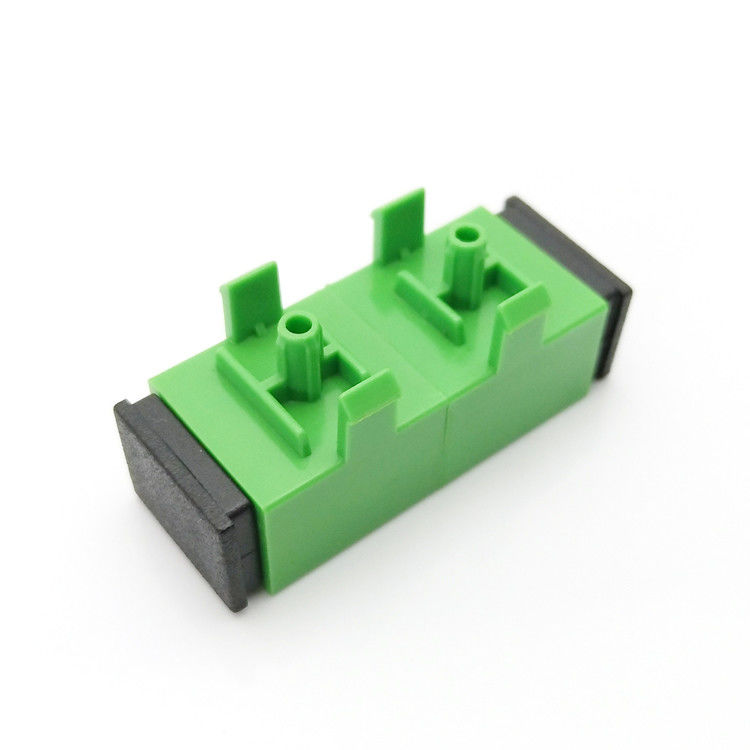

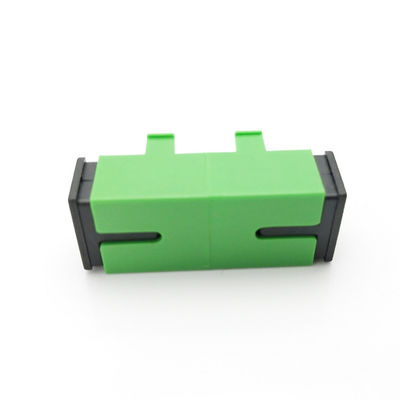

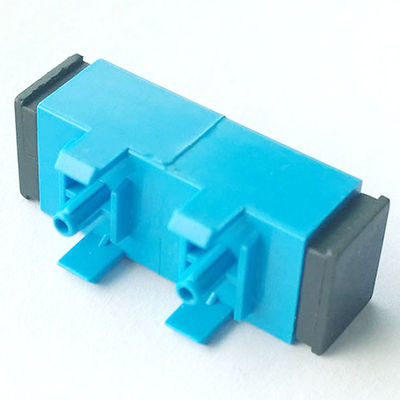

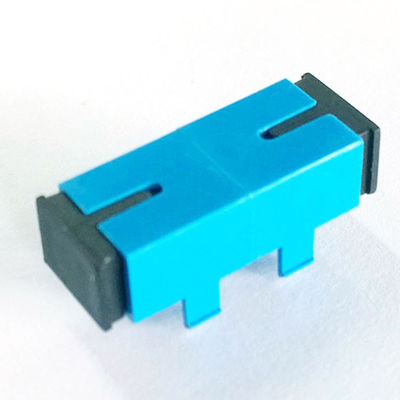

0.2dB SC APC UPC PCB回路板のための光ファイバーカップラー
| Item: | Press-fit Elastic iron Adaptor | Color: | Green / Blue |
| Material of fit pin: | Plastic | Ferrule material: | Ceramic |
| Cap color: | Black / Blue / Green / Customiaed | Application: | PCB circuit board |
| Type: | APC / UPC | Test data: | IL≤ 0.2dB, RL≥60dB |
| High Light: | APC UPC 光ファイバーカップラー,SC UPC 光ファイバーコップラー,0.2dB 光ファイバーカップラー |
||
0.2dB SC APC UPC 光ファイバーカプラー PCB回路基板用
PCB回路基板用 SC光ファイバーアダプター プレスフィット弾性鉄、プラスチックフィットピン光ファイバーカプラー
説明:
光ファイバーアダプターは、光ファイバーシステムを設置する際に、光ファイバーまたは光ケーブルを相互に接続して光リンク接続を実現するために主に用いられます。SC光ファイバーアダプターはラッチタイプで、回転させる必要がなく、挿入と取り外しが簡単です。挿入損失の変動が小さく、圧縮強度が高いです。設置密度が高いです。精密セラミック スリーブを使用することで、長期的な安定した機械的および光学的性能を保証します。
特徴:
優れた互換性
高い信頼性と安定性
PC、APC、UPC オプション
セラミックまたはブロンズスリーブ

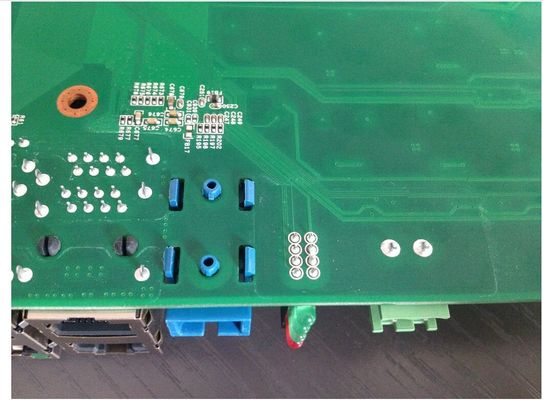

PCB回路基板用
低挿入損失、高リターンロス
機械的寸法の高精度
用途:
1. CATVシステム
2. 光ファイバー通信システム
3. 光ファイバーデータ伝送
4. 建物ネットワークアクセス
5. ケーブルシステム、ODF
6. FTTXおよびFTTHアプリケーション
7. 試験装置
スペアパーツ材料:
| 番号 | 部品 | 材質 | ROSH | 可燃性評価 |
| 1 | スリーブ | 二酸化ジルコニウム | はい | 耐火性 |
| 2 | インナー | PBT | はい | V-0 |
| 3 | ハウジング | PC | はい | V-0 |
| 4 | ダストキャップ | ABS | はい | V-0 |
外観検査:
アダプターの外観は滑らかで、清潔で、油、バリ、傷がないこと。
アダプターは明るい外観で、良好な一貫性があること。
アダプターのコンポーネントはスムーズに組み合わされ、プラグとアダプターはスムーズに、簡単に挿入および引き出すことができ、クリップは強力であること
技術仕様:
| プロジェクト | インデックス | |
| 参照規格 | IEC61754-4、IEC61300-3-33 YD/T 1272.3-2005 | |
| 挿入損失 | ≤0.3dB | |
| 低温 | 温度: -40°C テスト時間: 168H 温度変化率: 1°C /分 |
≤0.2dB |
| 高温 | 温度: 85°C テスト時間: 168H 温度変化率: 1°C /分 |
≤0.2dB |
| 高温多湿 | 温度: 40°C 湿度: 90%~95% 時間: 168H 温度変化率: 1°C /分 |
≤0.2dB |
| 振動 | 振動方向: X、Y、Z 振動時間: 2時間/方向 振動振幅: 0.75 mm 振動周波数: 10~ 55 Hz |
≤0.2dB |
| 落下 | 高さ: 1M ケーブル長: 2.25M 衝撃回数: 5 |
≤0.2dB |
| 温度サイクル | 温度: -40°C ~85°C 極端な温度の持続時間: 0.5H 温度変化率: 1°C /分 サイクル数: 21 |
≤0.2dB |
| 再現性 | 挿入折り返し: 10 | ≤0.2dB |
| ロック機構の引張強度 | 68.6N/10分 | ≤0.2dB |
図面:
-
