ミニ FWDM デバイス 3 ポート フィルター 250um WDM CWDM DWDM
| Model No.: | FWDM | Fiber Type: | 250um Bare fiber or 900um loose tube 2.0/3.0mm |
| Operation Wavelength: | 1310nm 1490nm 1550nm | Channel Spacing: | 20nm |
| Case: | steel tube, small factor | Isolation Adjacent: | >30dB |
| Return Loss: | >45dB | Insertion loss: | pass<0.6dB, reflection<0.4dB |
| High Light: | 250um WDM CWDM DWDM,3 ポート WDM CWDM DWDM,ミニ FWDM 装置 |
||
ミニ FWDM デバイス 3 ポート フィルター 250um WDM CWDM DWDM
ミニ FWDM デバイス 3 ポート 1310 1490 1550 の WDM フィルター

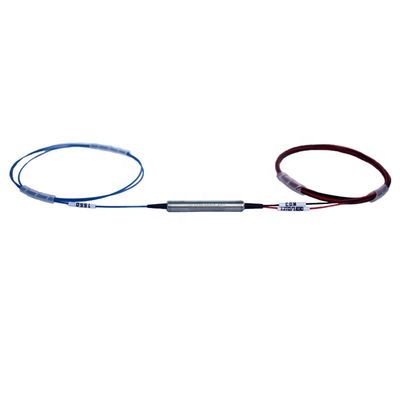

CY COM スチールチューブ ミニサイズのFWDMデバイスは1310 1490 / 1550nmの3ポートフィルターWDMです.
CY COM 1310/1490/1550 薄膜フィルター技術に基づくWDMデバイスは,FTTP市場の特殊な要件に対応するように設計されています.強力なコーティングと受動装置のパッケージング機能は,優れた光学性能を持つこれらのワッドを特徴としています2つの標準型 (一般型,ブロードバンド型) があり,異なる顧客の要求に応える.また,他の任意のカスタマイズされたデザインは,要求に応じて利用できます.

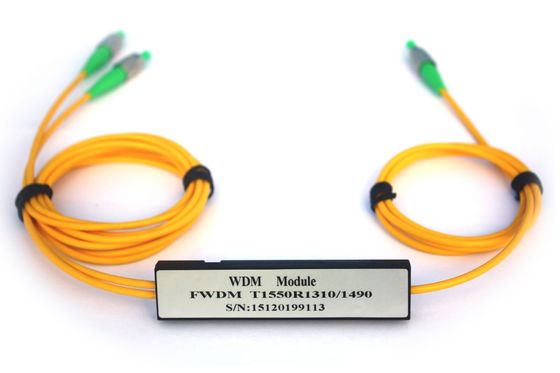

534=1550pass/1310&1490を反映する
345=1310&1490pass/1550反射する
435=1490pass/1310&1550が反射している
特徴:
- 1550nmパス 1490nmパス 1310nm & 1490nmパス
- 鋼管,ガラス管
- テレコーディア GR-1209-COR-2001 に準拠する
テレコーディア GR-1221-CORE-1999 に準拠する
ITU-T G3694 に準拠する2 - 100% OSAテスト (光スペクトルテスト)
- 端から端への挿入損失が低い
広いパスバンド
高頻道隔離
高い安定性と信頼性
| CWDM モジュール_ケースサイズソリューション | ||||
|
繊維 片側 |
2CH-8CH | 100x80x10mm | 50x50x6.2mm | 22x14x6.5mm |
| 9CH-18CH | 140×100×15mm | 50x50x6.2mm | 28x23x6.5mm | |
|
繊維 2つの側面 |
2CH-8CH | 45×25×6mm | ||
| 9CH-18CH | 55×45×6mm | |||
| パラメータ | マルチプレクサー | デマルチプレクサー |
| 稼働する中央波長 | 1270nm 1610nm | |
| 中央波長精度 | ±0.5 nm | |
| チャンネル間隔 | 20nm | |
| パスバンド -0.5dB | 最低13nm | |
| 挿入損失 (dB) | 通過<0.6dB,反射<0.4dB | |
| チャンネル均一性 | 最大 1 dB | |
| チャネル・リップ | 最大 0.3 dB | |
| 隣接する隔離 | N/A | 最低 30 dB |
| 隣接しない隔離 | N/A | 最低 40 dB |
| 挿入損失温度感度 | 最大 0.003 dB/oC について | |
| 波長温度変化 | 最大 0.002 nm/oC について | |
| 偏光温度損失 | 最大0.1 dB | |
| 偏振モード分散 | 最大0.1ps | |
| 規制について | 最低50dB | |
| 収益損失 | 最低45dB | |
| パワーハンドリング | 500mW | |
| 動作温度範囲 | -5から76oC について | |
| 貯蔵温度範囲 | -40から85oC について | |
-
