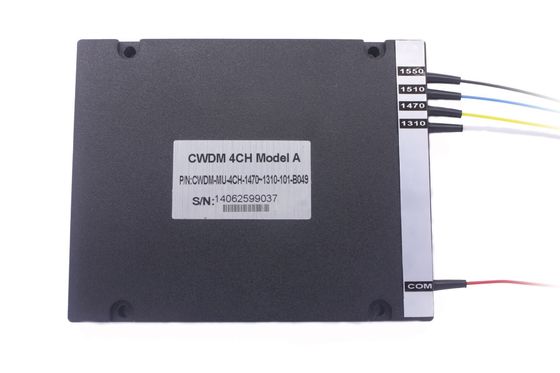

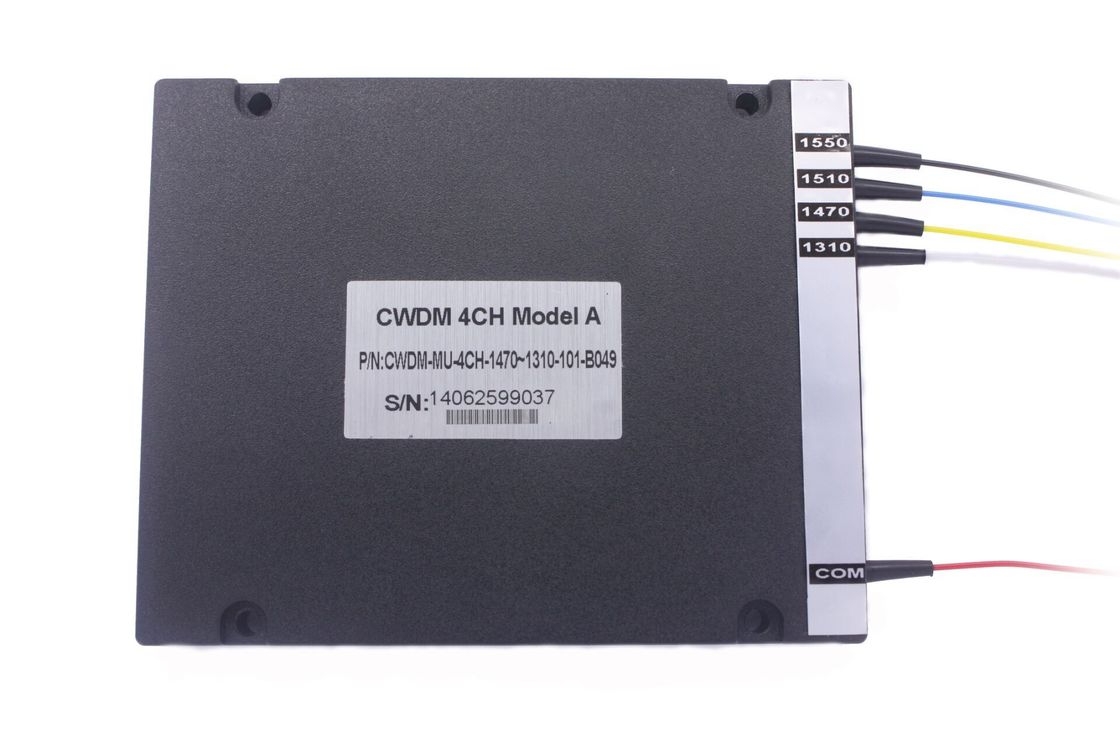

低挿入損失 16 チャネル FC SC LC CWDM DWDM モジュール
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | CWDM DWDM モジュール,SC LC CWDM DWDM,FC CWDM DWDM |
||
低挿入損失16チャネルFC SC LC CWDM DWDMモジュール
4,8,16,18チャネルCWDMモジュール 光ファイバーエクスプレイコミュニケーション WDM
記述
粗波波長分割マルチプレクサー (CWDM) は,薄層コーティング技術と非流体金属結合マイクロ光学パッケージの独占設計を使用します.低挿入損失を提供します.高頻道隔離CWDM Mux Demux製品は,1つのファイバーで最大18チャネルマルチプレックスを提供します.
WDMネットワークでは低挿入損失が必要であるため,ILを削減するためにCWDM Mux/Demuxモジュールに"スキップコンポーネント"を追加することもできます.標準CWDM Mux/Demuxパッケージタイプには以下が含まれます:ABSボックスパッケージLGXパックキャージと 19 ′′ 1U ラックマウント.
申請
CWDMシステム
PONネットワーク
CATV リンク
特徴と利点:
高度 な 孤立
コンパクト デザイン
挿入損失が低く,PDLが低い
高い信頼性 と 安定性
チャンネル間均一性
仕様:
| パラメータ | 価値 | |||||
| チャンネル数 | 2 | 4 | 8 | 16 | 18 | |
| 中央波長 (nm) | ITU-Tグリッド | |||||
| 帯域幅 ((@0.5dB パスバンド) ((nm) | ITU-T ±65 | |||||
| チャンネルパスの帯 (nm) | 20 | |||||
| I.L (dB) | タイプする | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| マックス | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| リップル (dB) | ≤0.3 | |||||
| PDL (dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| 隔離 (dB) | 隣接する運河 | ≥30 | ||||
| 隣接しない運河 | ≥45 | |||||
| ディレクティブ (dB) | ≥50 | |||||
| R.L (dB) | ≥45 | |||||
| 動作温度 ((°C) | -5~+75 | |||||
| 保存温度 ((°C) | -40~85 | |||||
| 注記: 1. 上記のすべてのデータは,コネクタを含まない 2詳細は,私たちの販売と連絡してください |
||||||
-
