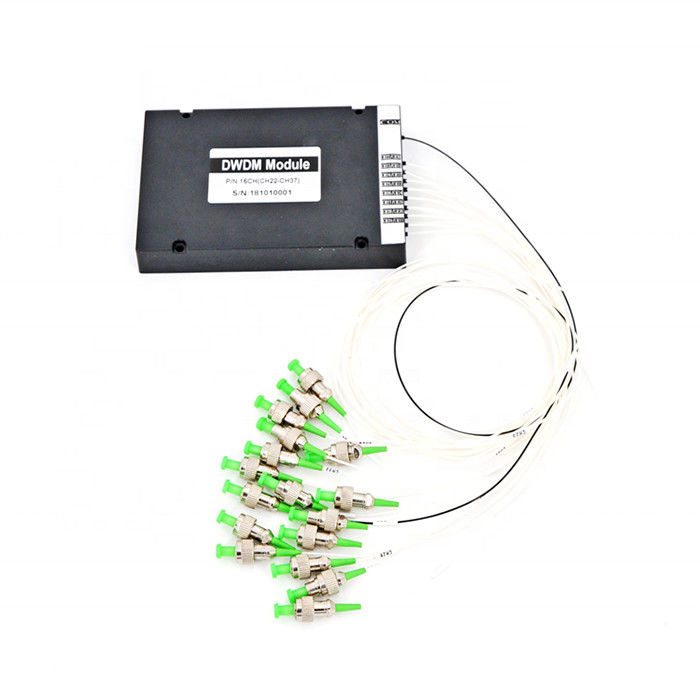

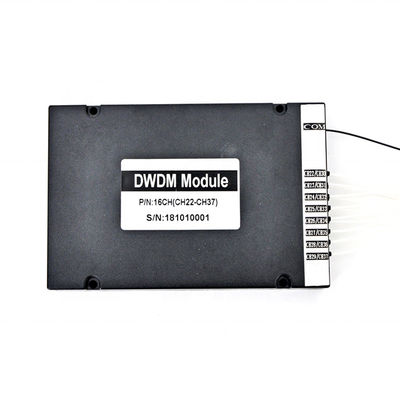

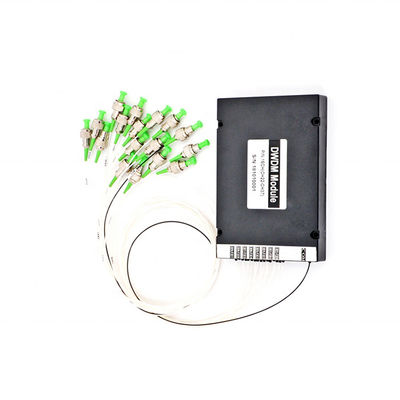

100G 16 Channel DWDM MUX DEMUX For Telecommunication

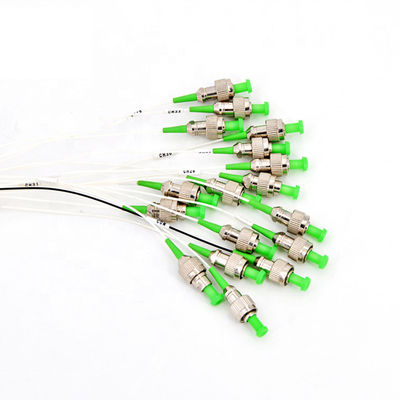

| Model No.: | DWDM | Input/Output connector:: | FC, SC, LC optional |
| Channel Wavelength:: | ITU 100 GHz Grid | Channel Spacing:: | 100G(0.8nm) |
| Structure:: | Mux or Demux | Pigtail Diameter:: | 0.9mm |
| High Light: | DWDM Mux Demux,16 channel DWDM,100G DWDM |
||
100G 16チャンネルDWDM MUX DEMUX（電気通信用）

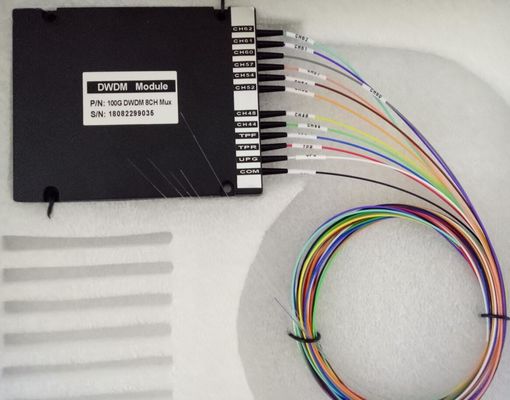

光ファイバー機器 100G 8/16チャンネル DWDM MUX DEMUX（電気通信用）
説明
アプリケーション
1. チャネルMux/Demux
2. DWDMシステム DWDM
3. ルーター
4. 光ファイバーアンプ
5. CATVシステム
特徴と利点:
100GHz ITUチャネル間隔（100GHz ITU）
低挿入損失
広帯域伝送
高いチャネル分離
高い安定性と信頼性
エポキシフリーの光路
仕様
| パラメータ | 4チャンネル | 8チャンネル | 16チャンネル | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| チャネル波長（nm） | ITU 100GHzグリッド | ||||||
| チャネル間隔（GHz） | 100（0.8nm） | ||||||
| チャネルパスバンド（@-0.5dB帯域幅（nm） | >0.25 | ||||||
| 挿入損失（dB） | ≤1.8 | ≤3.7 | ≤5.5 | ||||
| チャネル均一性（dB） | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| チャネルリップル（dB） | <0.3 | ||||||
| 分離（dB） | 隣接 | N/A | >30 | N/A | >30 | N/A | >30 |
| 非隣接 | N/A | >40 | N/A | >40 | N/A | >40 | |
| 挿入損失温度感度（dB/℃） | <0.005 | ||||||
| 波長温度シフト（nm/℃） | <0.002 | ||||||
| 偏波依存損失（dB） | <0.1 | <0.1 | <0.15 | ||||
| 偏波モード分散（ps） | <0.1 | ||||||
| 指向性（dB） | ≥50 | ||||||
| リターンロス（dB） | ≥45 | ||||||
| 最大電力処理（mW） | 300 | ||||||
| 動作温度（℃） | -5～+75 | ||||||
| 保管温度（℃） | -40～+85 | ||||||
| パッケージ寸法（mm） | A: L100×W80×H10 | ||||||
| B: L120×W80×H18 | |||||||
| C: L141×W115×H18 | |||||||
-
