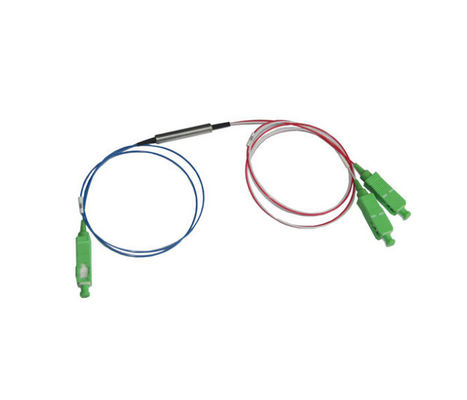

オプティックファイバーPLCスプリッターフィルター 1310nm WDM CWDM DWDM
| Model No.: | Optical FWDM Splitter | Input/Output connector: | FC, SC, LC optional |
| Channel Wavelength: | 1310nm/1490nm/1550 nm | Coupling ratio(%): | 1-99 |
| Storage Temperature: | -40℃~+85℃ | Use: | FTTX |
| High Light: | 1310nm WDM CWDM DWDM,plcスプリッタ フィルター WDM,オプティックファイバー CWDM DWDM |
||
オプティックファイバーPLCスプリッターフィルター 1310nm WDM CWDM DWDM

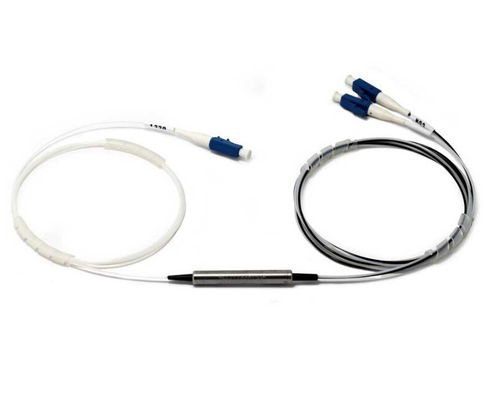

ミニ FWDM 1 in 2 オプティックファイバーplcスプリッター 1310 1490 1550 nm の WDM フィルター
申請
システム監視
トランスミッター と 繊維
光ファイバー増幅器
CATVシステム
FTTH システム
特徴と利点:
波長幅が広い範囲
低挿入損失
高チャンネル隔離
高い安定性と信頼性
仕様
|
パラメータ
|
ユニット
|
仕様
|
||||
|
1
|
動作波長範囲
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
チャンネル間隔
|
---
|
20nm
|
100GHz
|
||
|
3
|
チャンネルパスバンド (@-0.5dB帯域幅)
|
nm
|
IUT ± 65
|
UT ± 0125
|
||
|
4
|
チャンネル数
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
マックス バンド リップル
|
dB
|
<0.35
|
<0.4
|
||
|
6
|
マックス.チャネル挿入損失
|
dB
|
≤18
|
≤30
|
≤20
|
≤32
|
|
7
|
隣接するチャネル隔離
|
dB
|
>30
|
>25
|
||
|
8
|
隣接しないチャネル隔離
|
dB
|
>45
|
>35
|
||
|
9
|
エクスプレスチャネル隔離
|
|
>13
|
>12
|
||
|
10
|
返済損失
|
dB
|
≥45
|
|||
|
11
|
マックス.PDL
|
dB
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
挿入損失 温度感度
|
dB/°C
|
<0.005
|
|||
|
13
|
波長温度変化
|
nm/°C
|
<0.002
|
|||
|
14
|
マックス パワーハンドリング
|
mW
|
300
|
|||
|
15
|
規制について
|
dB
|
≥50
|
|||
|
16
|
操作温度範囲
|
°C
|
-40から+80
|
|||
|
17
|
貯蔵温度範囲
|
°C
|
-40から+85
|
|||
|
18
|
繊維のジャケットと繊維の長さ
|
cm
|
カスタマイズする
|
|||
|
19
|
パッケージの寸法 1
|
mm
|
100 * 80 * 10 または カスタマイズ
|
|||
|
20
|
パッケージの寸法 2
|
mm
|
LGX 互換性
|
|||
|
21
|
パッケージの寸法 3
|
mm
|
19 1U スタック 搭載
|
|||
|
22
|
コネクタタイプ
|
- そうだ
|
SC/LC/FC または カスタマイズ
|
|||
|
23
|
繊維 の 種類 と ジャケット の 色
|
|
G.652D / G.657 A1 (またはカスタマイズ)
|
|||
-
