1X16 0.9mm ミニブロックレス光ファイバー スプリッター スチールチューブ
| Model Type:: | 1*16 0.9mm Mini Steel PLC Fiber Optic Splitter | Fiber Type:: | G.657A with 0.9mm lose tube |
| Directivity:: | ≥55dB | Fiber Connector:: | SC/APC |
| Dimension:: | 60*12*4mm | Application:: | FTTH FTTB FTTX PON CATV |
| High Light: | ブロックレス光ファイバー スプリッター,0.9mmの繊維光学のディバイダー,1x16 ファイバーオプティカル・スプリッタ |
||

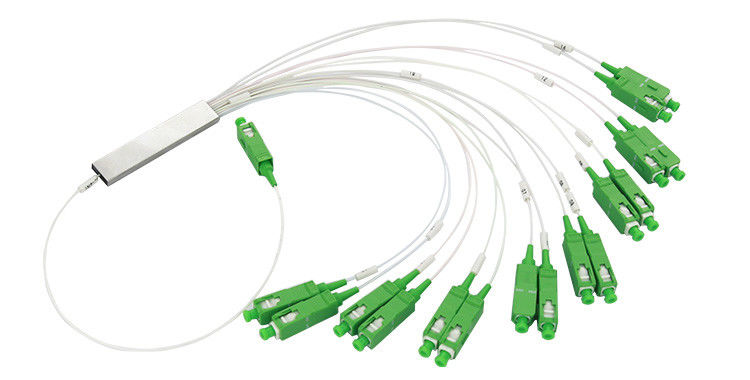

1X16 0.9mm ミニブロックレス光ファイバースプリッター
1*16 0.9mm ミニブロックレスステンレス鋼管 PLC 光ファイバースプリッター
説明:
- プレーナー光波回路スプリッター (PLC スプリッター) は、シリカ光導波路技術を使用して製造される光パワー管理デバイスの一種です。広い動作波長範囲、良好なチャネル間均一性、高い信頼性、小型という特徴があり、光信号パワー管理を実現するために FTTX PON で広く使用されています。
特徴:
- 高強度ステンレス鋼を採用し、塩水噴霧試験に合格
- フェルールコアは 0.5um 未満
- 100% 新しい原料を採用、ROHS 準拠
- 低挿入損失
- 低 PDL コンパクト設計
- 良好なチャネル間均一性
- 広い動作波長: 1260nm から 1650nm
- 広い動作温度: -40℃ から 85℃
インデックス
| 1×16 シングルモード PLC スプリッター データシート | ||||||
| 動作波長(nm) | 1260-1650 | 検査日 | 2017/11/21 | |||
| P/N: | 1x16-PLC-0.9-1.0 | S/N: | 1711116001 | |||
| ファイバータイプ | G.657A (0.9mm ルーズチューブ付き) | ファイバー長(m) | ≥1.0 | |||
| コネクタタイプ | SC/APC | パッケージ寸法(mm) | 60×12×4 | |||
| 保管温度 | -40~+85℃ | 動作温度 | -40~+85℃ | |||
| 項目 | IL(dB) | PDL(dB) | RL(dB) | |||
| 波長(nm) | 1310 | 1550 | 1310 | 1550 | 1310 | 1550 |
| 仕様 | MAX13.6 | MAX 0.25 | ≥55 | |||
| ポート1 | 13.11 | 13.34 | 0.03 | 0.03 | 合格 | 合格 |
| ポート2 | 13.26 | 13.41 | 0.03 | 0.03 | 合格 | 合格 |
| ポート3 | 13.28 | 13.15 | 0.04 | 0.03 | 合格 | 合格 |
| ポート4 | 13.39 | 13.09 | 0.04 | 0.02 | 合格 | 合格 |
| ポート5 | 13.35 | 13.03 | 0.03 | 0.04 | 合格 | 合格 |
| ポート6 | 13.48 | 13.40 | 0.04 | 0.04 | 合格 | 合格 |
| ポート7 | 13.33 | 13.45 | 0.03 | 0.02 | 合格 | 合格 |
| ポート8 | 13.26 | 13.33 | 0.04 | 0.03 | 合格 | 合格 |
| ポート9 | 13.02 | 13.33 | 0.03 | 0.04 | 合格 | 合格 |
| ポート10 | 13.46 | 13.38 | 0.02 | 0.03 | 合格 | 合格 |
| ポート11 | 13.27 | 13.25 | 0.02 | 0.04 | 合格 | 合格 |
| ポート12 | 13.46 | 13.15 | 0.04 | 0.02 | 合格 | 合格 |
| ポート13 | 13.24 | 13.17 | 0.04 | 0.03 | 合格 | 合格 |
| ポート14 | 13.15 | 13.42 | 0.03 | 0.04 | 合格 | 合格 |
| ポート15 | 13.32 | 13.44 | 0.03 | 0.03 | 合格 | 合格 |
| ポート16 | 13.02 | 13.19 | 0.03 | 0.03 | 合格 | 合格 |
| 入力 | N/A | 合格 | 合格 | |||
| MAX. | 13.48 | 13.45 | 0.04 | 0.04 | N/A | |
| MIN. | 13.02 | 13.03 | 0.02 | 0.02 | N/A | |
| 平均 | 13.28 | 13.28 | 0.03 | 0.03 | N/A | |
| 均一性(≤1.0dB) | 0.46 | 0.473 | 指向性(dB) | ≥55 | ||
製品構造 (単位:mm)
用途
-
