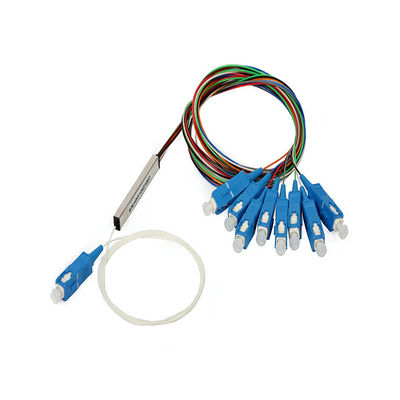

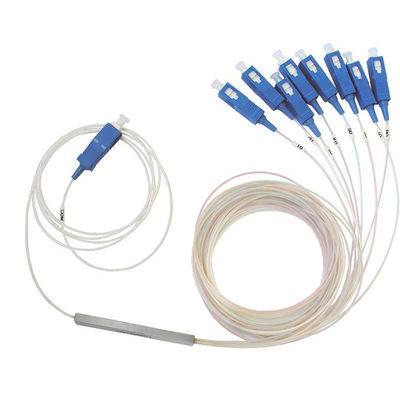

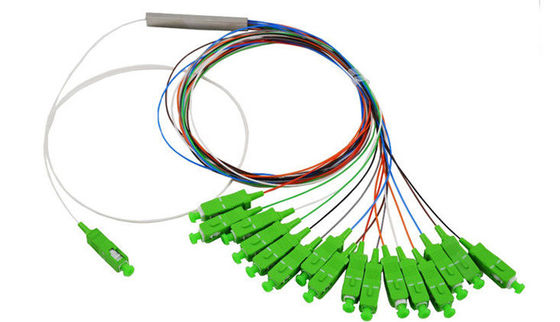

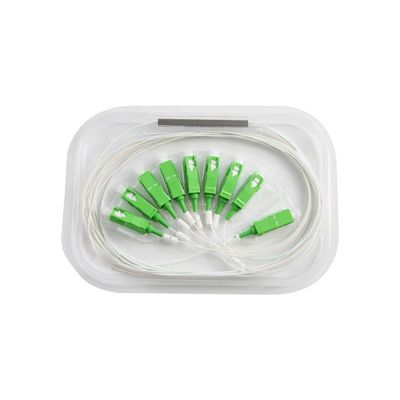

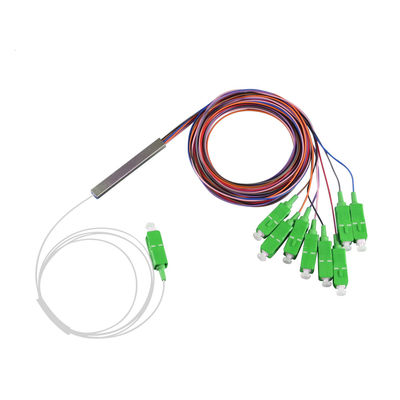

G657A1 UPC APC コネクタ 1x8 PLC 光ファイバー スプリッター
| Model Type: | 1*8 0.9mm Mini Steel PLC Fiber Optic Splitter | Port Configuration: | 1x2,1x4,1x8,1x16,1x32,1x64 |
| Directivity: | ≥55dB | Fiber Type: | G657A1 or as customers' order |
| Operating Waveleng: | 1260~1650nm | Application: | FTTH FTTB FTTX PON CATV |
| High Light: | 1x8 Plcの繊維光学のディバイダー,1x8 PLCのディバイダー,1x8繊維光学Plcのディバイダー |
||
G657A1 UPC APC コネクタ 1x8 PLC 光ファイバー スプリッター

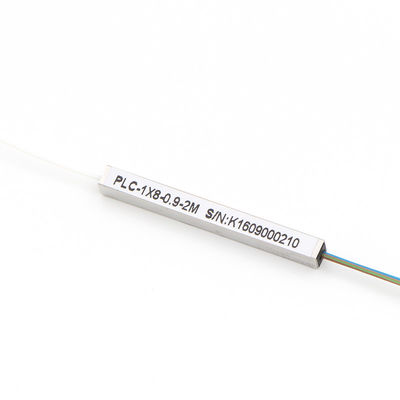

製造スチールチューブ 1x8 PLC スプリッター 8 ウェイ光ファイバー スプリッター、UPC APC コネクタ付き
説明:
- PLC (Planar Lightwave Circuits) スプリッターは、シリカガラス導波路回路と整列したファイバーピグテールを使用して開発され、小型パッケージ内に統合されています。PLC スプリッターは、光信号分配に低コストのソリューションを提供し、小型で優れた信頼性を備えています。
特徴:
* 優れた機械的特性、小型サイズ
* 高い信頼性
* 低挿入損失と低偏波依存損失
* 高チャネル数
* 優れた環境安定性と幅広い用途
アプリケーション
* FTTx 展開 (GPON/BPON/EPON)
* ケーブルテレビ (CATV)
* ローカルエリアネットワーク (LAN)
* 試験装置
* パッシブ光ネットワーク (PON
仕様
|
1xN PLC スプリッター仕様
|
|||||||
|
動作波長 (nm)
|
1260~1650
|
||||||
|
ファイバータイプ
|
G657A1 またはお客様のご注文通り
|
||||||
|
ポート構成
|
1x2
|
1x4
|
1x8
|
1x16
|
1x32
|
1x64
|
1x128
|
|
挿入損失 (dB)
|
3.8/4.0
|
7.1/7.3
|
10.2/10.5
|
13.5/13.7
|
16.5/16.9
|
20.5/21.0
|
23.8/24.2
|
|
損失均一性 (dB)
|
0.4
|
0.6
|
0.8
|
1.2
|
1.5
|
2.0
|
2.5
|
|
偏波依存損失 (dB)
|
0.2
|
0.2
|
0.2
|
0.25
|
0.3
|
0.35
|
0.4
|
|
波長依存損失 (dB)
|
0.3
|
0.3
|
0.3
|
0.5
|
0.5
|
0.5
|
0.5
|
|
温度依存損失 (-40~85) (dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
リターンロス (dB)
|
55/50
|
||||||
|
動作温度
|
-40~+85
|
||||||
|
指向性 (dB)
|
≥ 55
|
||||||
|
保管温度
|
-40~+85
|
||||||
|
2xN PLC スプリッター仕様
|
|||||||
|
動作波長 (nm)
|
1260~1650
|
||||||
|
ファイバータイプ
|
G657A1 またはお客様のご注文通り
|
||||||
|
ポート構成
|
2x2
|
2x4
|
2x8
|
2x16
|
2x32
|
2x64
|
2x128
|
|
挿入損失 (dB)
|
4.0
|
7.6
|
11.0
|
14.4
|
17.5
|
21.0
|
24.5
|
|
損失均一性 (dB)
|
0.6
|
1.0
|
1.2
|
1.5
|
1.8
|
2.2
|
2.5
|
|
偏波依存損失 (dB)
|
0.2
|
0.2
|
0.3
|
0.3
|
0.35
|
0.4
|
0.4
|
|
波長依存損失 (dB)
|
0.3
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
温度依存損失 (-40~85) (dB)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
リターンロス (dB)
|
55/50
|
||||||
|
動作温度
|
-40~+85
|
||||||
|
指向性 (dB)
|
≥ 55
|
||||||
|
保管温度
|
-40~+85
|
||||||
注文情報
PLC スプリッタータイプ-----入力/出力-----入力チューブタイプ------入力チューブ長-----出力チューブタイプ-----出力チューブ長
-
