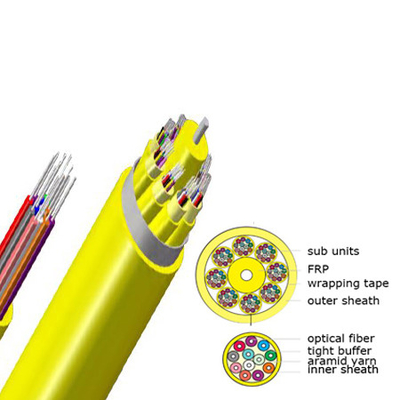

マルチコア分岐ケーブル I は、いくつかの単芯ケーブル (900 µm タイトバッファファイバーとアラミドヤーン強度部材) をサブユニットとして使用し、中央強度部材の周りに撚り合わせてケーブルコアを形成し、PVCシースで押し出します。LSZHなどの他のシース材料は、ご要望に応じて利用できます。
シングルモード 144 コア OM3 OM4 OS1 OS2 オプティカルケーブルワイヤー
基本的な特性
原産地:
Shenzhen,China
ブランド名:
Corning /CY COM
認定:
ISO9001:2015,ISO14001:2015 SGS,ROSH
モデル番号:
GJPFJY
取引物件
最低注文数量:
1000M
支払い条件:
T/T, Western Union
供給能力:
200KM Per week
仕様
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 24 / 36 / 48 / 72 / 96 / 144 | Color: | Yelllow/Orange/Aqua/Customized |

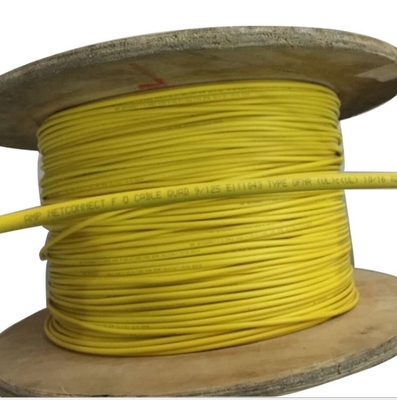

| Cable diameter: | 26.5±0.5 mm | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | OS1 OS2 オプティカルケーブルワイヤ,OM3 シングルモード光ケーブル,OM4 シングルモード光ケーブル |
||
製品説明

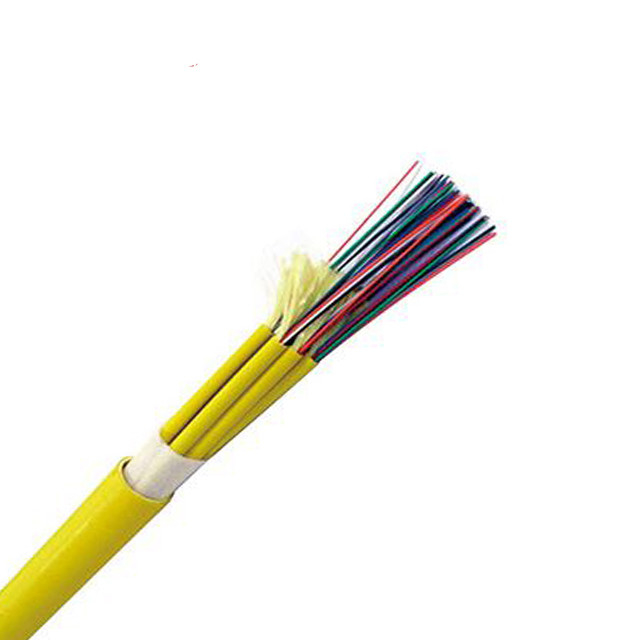

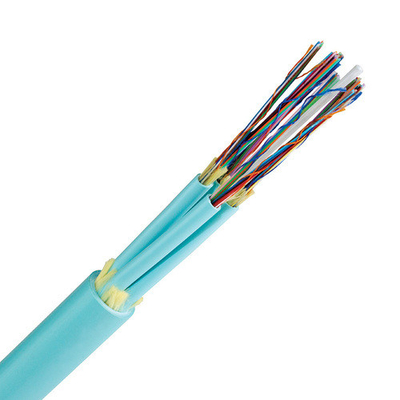

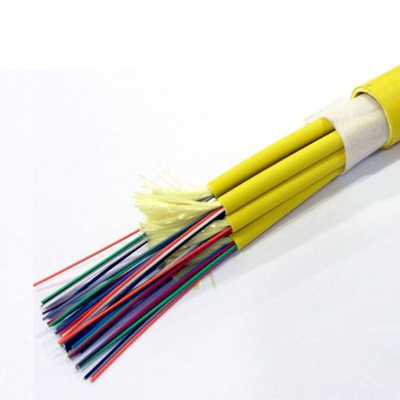

シングルモード 144 コア OM3 OM4 OS1 OS2 光ケーブルワイヤー
GJPFJY シングルモードマルチモード 144 コア ブレイクアウト タイトバッファ光ファイバーケーブル LSZH ジャケット
説明:
ブレイクアウトケーブルは、一次外ケーブルシース内に個別のサブケーブルを持ち、各ファイバーはコネクタの結束用に独自のアラミド強度部材を備えています。サブユニットへのコネクタの直接終端と、パネルや機器への直接配線が必要な場合に、最も簡単に設置できる光ケーブルです。
特徴:
優れた防水性能。
低煙、ゼロハロゲン、難燃性シース。
小径、シンプルな構造、軽量、高い実用性。
特殊な低曲げ感度ファイバーは、高帯域幅データ伝送を提供します。
斬新なフルート設計により、簡単にストリップとスプライスが可能で、設置とメンテナンスが容易です。
用途:
FTTHアクセスネットワークで広く使用されています
電気通信ネットワーク
CATVネットワーク
データ通信ネットワーク
ローカルエリアネットワーク
伝送機器、音声データ
装置間の相互接続
光ファイバーパッチコードとコネクタ
受動および能動光コンポーネントの接続
さまざまな屋内配線ソリューション。特に良好な敷設条件で使用されます。
データシート:
| ケーブルタイプ | ファイバーコア | サブユニット | ケーブル直径(MM) | 引張強度(N) | 耐圧迫性(N) | 最小曲げ半径(MM) | |||||
| ファイバー数 | ユニット数 | 直径(MM) | 短期間 | 長期間 | 短期間 | 長期間 | 動的 | 静的 | |||
| GJPFJV | 24 | 6 | 4 | 4.5 | 13.8 | 1200 | 600 | 1200 | 600 | 20D | 10D |
| GJPFJV | 36 | 6 | 6 | 4.5 | 16.8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 48 | 12 | 4 | 5.5 | 16.8 | 1600 | 800 | 1200 | 600 | 20D | 10D |
| GJPFJV | 72 | 12 | 6 | 5.5 | 19.9 | 2000 | 1000 | 1200 | 600 | 20D | 10D |
| GJPFJV | 96 | 12 | 8 | 5.5 | 23.2 | 3500 | 1700 | 1200 | 600 | 20D | 10D |
| GJPFJV | 144 | 12 | 12 | 5.5 | 26.5 | 4000 | 2000 | 1200 | 600 | 20D | 10D |
特性:
高ファイバー密度、大容量、コンパクトな構造
オールメディア構造、電磁干渉なし
科学的で合理的な設計、厳格な加工技術、優れた製品性能
外被材は、耐食性、防水性、難燃性、環境保護の利点があります。
| 項目 | 単位 | 仕様 |
| 張力 (長期間) | N | 500 |
| 張力 (短期間) | N | 1300 |
| 圧迫(長期間) | N/10cm | 300 |
| 圧迫 (短期間) | N/10cm | 1000 |
| 最小曲げ半径 (動的) | mm | 20D |
| 最小曲げ半径(静的) | mm | 10D |
| 動作温度 | ℃ | -20~+60 |
構造
