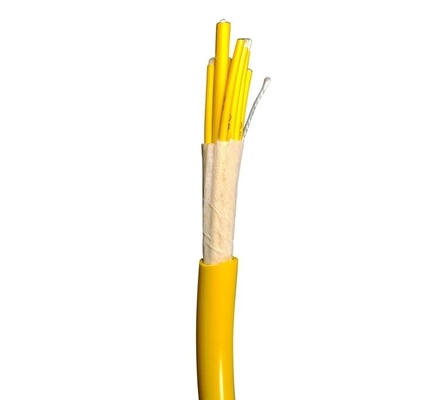

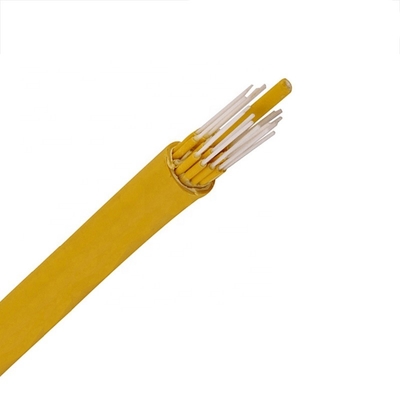

24コア LSZH 850nm 1300nm 多光ファイバーケーブル
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Outer jacket: | PVC/LSZH/OFNP |
| Fiber quality: | 2 / 4 / 8 / 10 / 12 /24 | Color: | Yelllow/Orange/Aqua/Customized |
| Cable diameter: | 13±0.5 mm for 24core | Package: | Wooden reel ,1km/roll |
| Application: | FTTH / Indoor / Breakout patch cord | Certification: | ISO9001/CE/ROHS |
| High Light: | 1300nm 多光ファイバーケーブル,850nm 多光ファイバーケーブル,24コア LSZH 光ケーブル |
||
24コア LSZH 850nm 1300nm 多光ファイバーケーブル

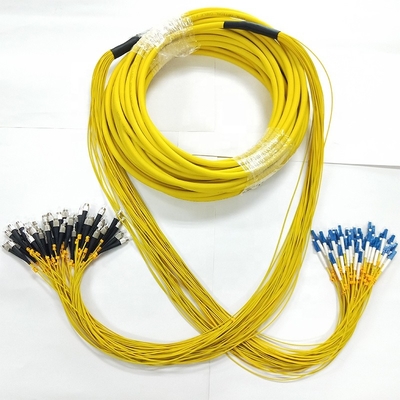

GJFPV シングルモード マルチモード ブレイクアウト RFP 強度 緊密なバッファ 光ファイバーケーブル LSZH ジャケット
記述:

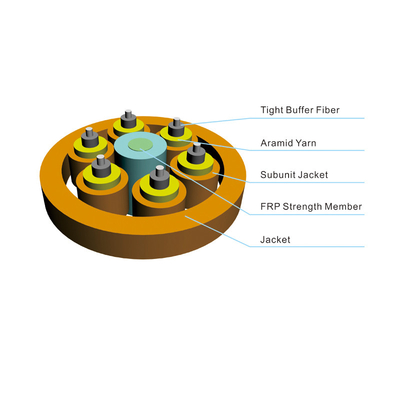

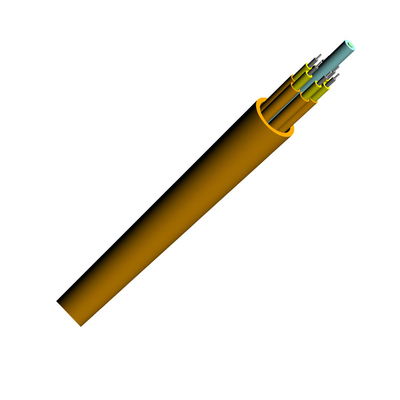

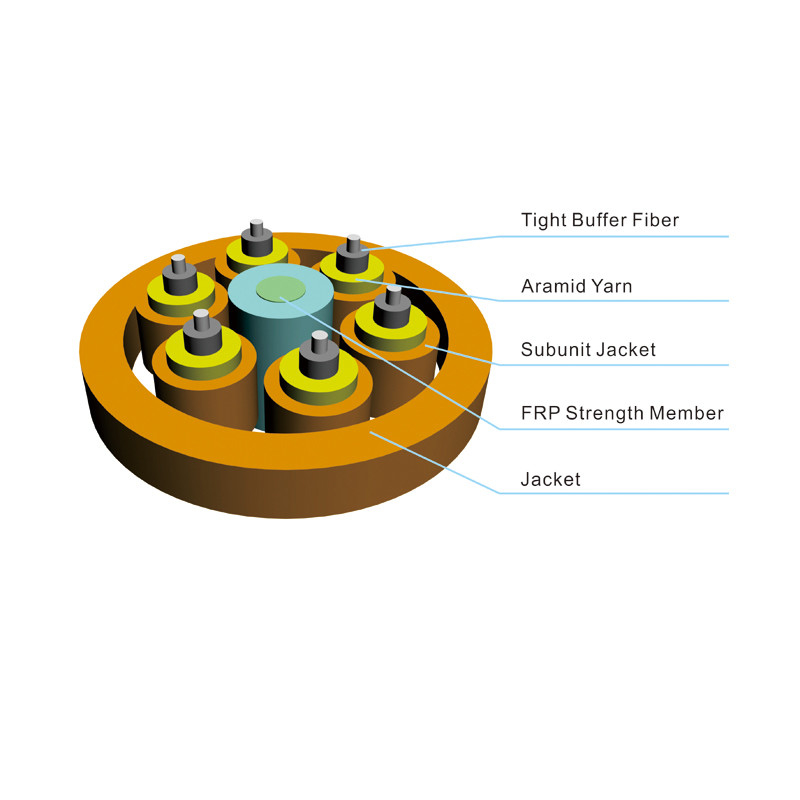

ブレイクアウトケーブルは,サブユニットとしてシンプレックスケーブル (Φ900μm 緊密なバッファファイバー,強度要素としてアラミッド糸) を使用する.繊維強化プラスチック (FRP) は,非金属的な強度メンバーとしてコアの中心に位置するケーブルコアの周りにサブユニットが固定されている.ケーブルは,PVCまたはLSZH (低煙,ゼロハロゲン,炎阻害) のジャケットで完成している.
特徴:
固い緩衝繊維と乾燥構造で 設置と保守に便利です
アラミド繊維の高強度強度構成要素は,優れた抗張性を保証します.
軽くて直径が小さく,炎を阻害し,簡単に分離し,優れている柔らかさ.
鎖状の非金属強度帯構造は,ケーブルがより強い張力を持つことを保証します.
外部のジャケット材料は,耐腐蝕性,防水性,防紫外線性,耐炎性,環境に害のないなど多くの利点があります.
適用:
FTTH アクセス ネットワークで広く使用
電気通信ネットワーク
CATVネットワーク
データ通信ネットワーク
ローカルエリアネットワーク
送信装置 音声データ
装置間の相互接続
繊維光学パッチコードと接続器
パシブ・アクティブ・オプティカル・コンポーネントの接続
室内用ケーブルの様々なソリューション 特に敷設条件が良い場合に使用されます
ファイバータイプ:G.652D,G.657A1またはG.657A2シングルモードファイバーとOM1,OM2,OM3,OM4ムティモールドファイバー
| 繊維の種類 | 衰弱 | 打ち上げが過密 帯域幅 | 効果的なモダル帯域幅 | 10GB/S イーサネットリンク長さ | ミニ屈曲半径 | |
| 条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | |
| ユニット | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36 / 022 | 16 | ||||
| G657A1 | 0.36 / 022 | 10 | ||||
| G657A2 | 0.36 / 022 | 7.5 | ||||
| 50/125 | 30.0/10 | ≥500/500 | 30 | |||
| 62.2/125 | 30.0/10 | ≥200/500 | 30 | |||
| OM3 | 30.0/10 | ≥1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 30.0/10 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 30.0/10 | ≥1500/500 | ≥2000 | ≥300 | 7.5 | |
| B1-OM4 | 30.0/10 | ≥3500/500 | ≥4700 | ≥550 | 7.5 | |

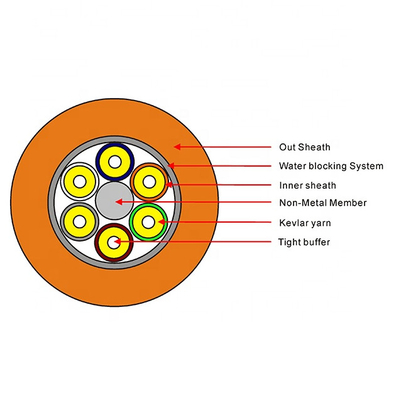

構造と技術仕様
| ケーブルコード |
ケーブル直径 (mm) |
ケーブル重量 (kg/km) |
(N/100mm) |
圧縮抵抗性 (N/100mm) |
|||
| PVCジャケット | LSZHジャケット | 短期 | 長期 | 短期 | 長期 | ||
| 4 | 7.4±05 | 50 | 56 | 440 | 130 | 1000 | 300 |
| 6 | 8.4±05 | 66 | 74 | 660 | 200 | 1000 | 300 |
| 8 | 90.8±05 | 91 | 101 | 660 | 200 | 1000 | 300 |
| 12 | 12.4±05 | 140 | 155 | 660 | 200 | 1000 | 300 |
| 18 | 12.4±05 | 140 | 155 | 1320 | 400 | 1000 | 300 |
| 24 | 14.4±05 | 181 | 201 | 1320 | 400 | 1000 | 300 |
| 36 | 16.4±05 | 208 | 255 | 1320 | 400 | 1000 | 300 |
| 48 | 19±0 だった5 | 280 | 344 | 1320 | 400 | 1000 | 300 |
注:このデータシートは,契約の補完ではなく,参照のみとなります.
