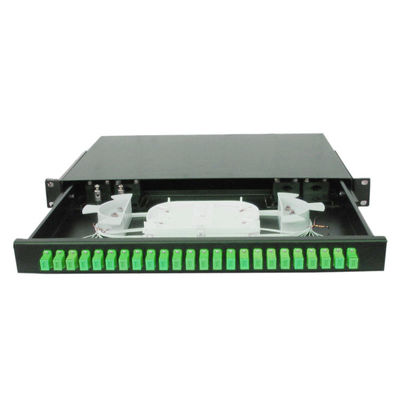

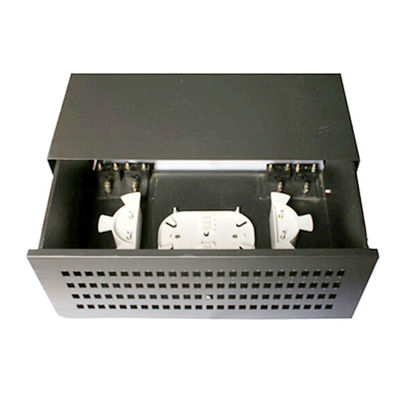

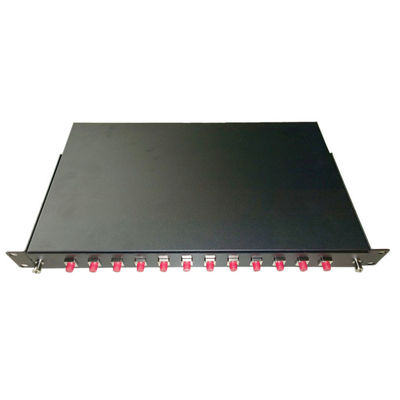

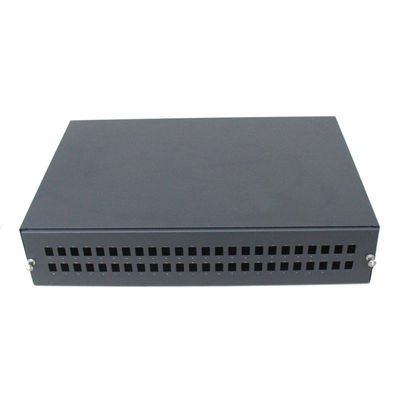

引き出し型ラックマウントパッチパネル

基本的な特性
原産地: Shenzhen China
ブランド名: CY COM
認定: ISO9001:2015 ;ROSH
モデル番号: GPZ/JJ-CLA
取引物件
最低注文数量: 20pcs
支払い条件: Western Union, T/T
供給能力: 2K/Month
仕様
Type: Slide drawer Apply port: SC/FC/LC/ST
Capacity: 12~192core Size: 430*250*1U/2U/3U/4U
Material: Metal Outer carto weight: 14.2/5pcs (1U)
High Light:

引き出し型ラックマウントパッチパネル

,

スライド引き出し型ラックマウントパッチパネル

,

192芯ラックマウントパッチパネル

製品説明

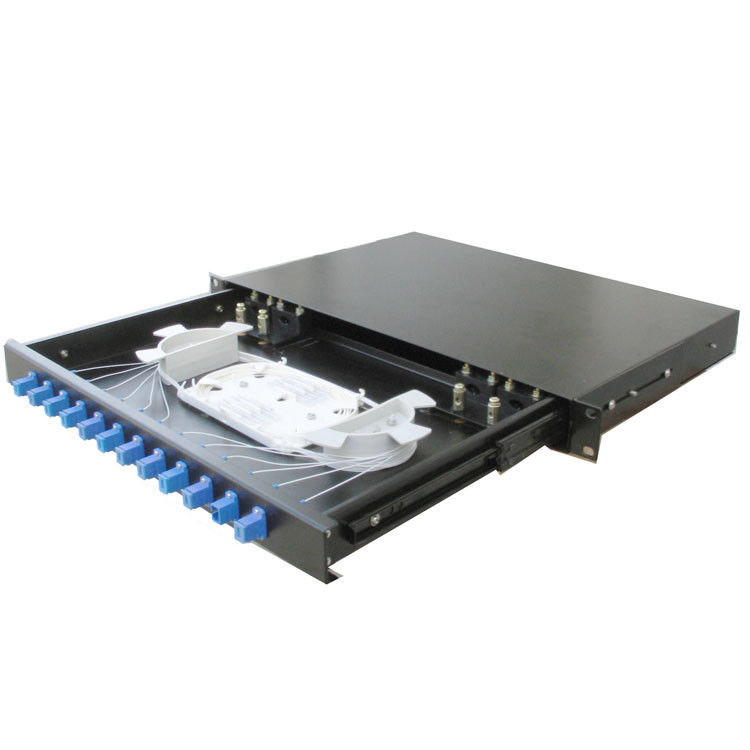

12-192コア スライドドローヤー型 19' 標準構造 ラックマウントパッチパネル FC SC LC ST アダプタ





適用:

この製品は,異なるタイプや構造の光学ケーブル,
直径が18mmのトレイ内である.



構造の特徴:

  • すべての不動産インデックスは,国家標準YD/T925~1997 に準拠しています.
  • カーソリーは冷たいローリング鋼板を使用 強い粘着力,芸術的で耐久性があります
  • 特徴的な設計で1~2本のケーブル入口と1~24コアのファイバー出口が柔軟性を保証します.
  • 柔軟性を高めるため,オイル抵抗 NBR で密封されています. ユーザは,
  • 入口と出口
  • 繊維を溶かすトレイと分離された隔離地球ユニットが 核を配置します
  • 柔軟で便利で安全で ケーブルを固定する

主な技術仕様:
外部サイズ: (長さ×幅×高さ) 430x250x1U
体重:3.5kg
√ 光ファイバーの巻き方の半径: ≥40mm
繊維トレイの余分な損失:ない
テーレに残された繊維長さ:≥1.6m
ファイバー容量: 48コア
作業温度: - 400C ~ + 600C
横圧抵抗: 500N
衝撃耐性:750N

IV 事業
ケーブルを剥がし,外側と内側,また緩いコントラクトチューブを取り除き,
油脂を詰め込み 1,1~1.6mの繊維と 20~40mmの鋼芯を残します
ケーブルプレッシングカードとケーブルを固定し,ケーブル強化鋼コアも固定します.
溶融と接続トレイに繊維をリードし,熱契約チューブと溶融チューブの1つに固定
溶け,繊維を接続した後,熱契約チューブと溶けたチューブを移動し,
接続ポイントは,中央にあることを確認してください. 固定されたコアを固定します.
管を熱して2つを"つにします. 保護された関節を繊維敷きに入れます.
トレイ. (1つのトレイは12コアを置くことができます)
溶解 と 接続 の トレイ に 左 の 繊維 を 均等 に 置き,巻き込み の 繊維 を ナイロン の 紐 で 固定 し て ください.
上層層を覆って固定します.
プロジェクト計画に従って位置付け,アースワイヤーを使用します.

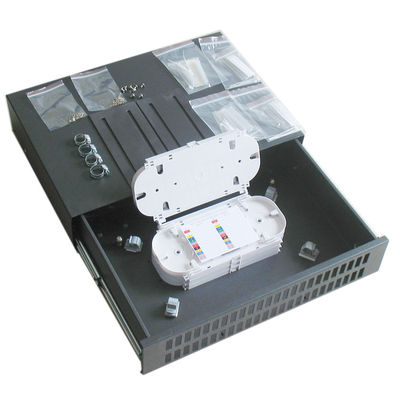

梱包リスト
ターミナルケース 本体: 1個 磨砂布: 1個
溶融と接続マーク: 1 pcs
熱で縮小できる袖: 2×24個
ローズマ: 4 24 pcs



仕様:

タイプ GPZ/JJ-CLA
尺寸 (mm) 430*250*1U/2U/3U/4U
適したアダプタ FC/LC/SC/ST,APC/UPC/PC
ファイバー容量 (コア) 12,24,4896 (パネルのプレートは交換可能)
材料 冷式ロール鋼板



注文情報:



タイプ 尺寸 (mm) 最大容量 (コア) コメント
GPZ/JJ-CLASC12 430*250*1U 12 電気静止噴霧で冷たくロールされた鋼板,FC,SC,ST,LCアダプターに適しています.
GPZ/JJ-CLAFC24 24
GPZ/JJ-CLA2SC24 48
GPZ/JJ-CLAFC48 430*250*2U 48



梱包情報:



タイプ

内部のカートンのサイズ

(mm)

体重

(kg)

パッケージのサイズ

(mm)

体重

(kg)

カートン
GPZ/JJ-CLASC12 465*330*75 5.5kg 485*420*350 29.0kg 5
GPZ/JJ-CLAFC24
GPZ/JJ-CLA2SC24
GPZ/JJ-CLAFC24 475*335*130 6.2kg 500*355*550 26.3kg 4
