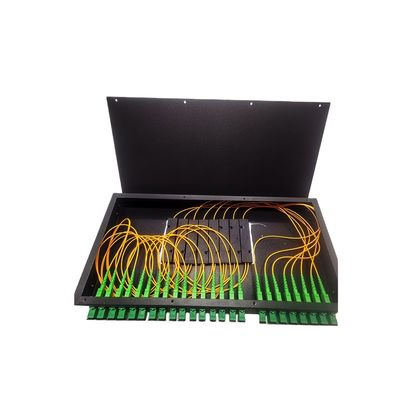

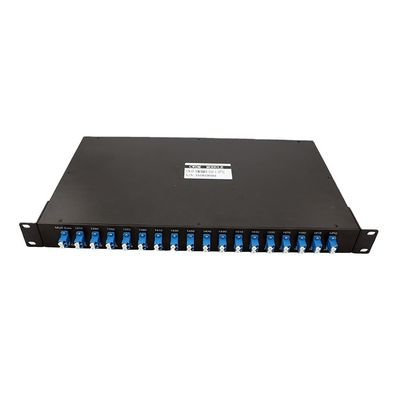

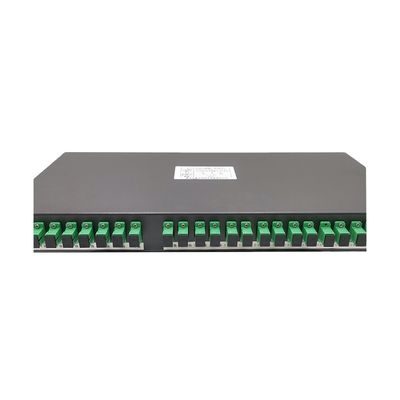

1U 光ファイバー ODF 1X2 スプリッター ラックマウント パッチパネル
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 スプリッター ラックマウント パッチパネル,1X2 スプリッター パッチパネル,1U ODF パッチパネル |
||
1U光ファイバーODF 1X2スプリッターラックマウントパッチパネル
ラックマウント1U光ファイバーODF 24ポート24コア光ファイバーパッチパネル 8個の1X2スプリッターを実装
1. 製品紹介
高密度波長分割多重（DWDM）は、膜フィルター技術と独自の非フラックス金属接合マイクロ光学パッケージング設計に基づいており、ITU波長内でアップリンクとダウンリンクを実現します。ITUチャネル中心波長、低挿入損失、高チャネル分離、低消費電力、広いパスバンド特性、接着剤ループなし、優れた熱安定性と信頼性などを提供します。電気通信ネットワークシステムでは、アップリンクまたはダウンリンクの光信号に使用できます。
2. 技術仕様
| パラメータ | 4チャネル | 8チャネル | 16チャネル | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| チャネル波長(nm) | 1270～1610 | ||||||||||
| 中心波長精度(nm) | ±0.5 | ||||||||||
| チャネル間隔(nm) | 20 | ||||||||||
| チャネルパスバンド(@-0.5dB帯域幅 (nm) | >14 | ||||||||||
| 挿入損失(dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| チャネル均一性 (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| チャネルリップル (dB) | 0.3 | ||||||||||
| 分離 (dB) | 隣接 | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| 非隣接 | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| 挿入損失温度感度 (dB/℃) | <0.005 | ||||||||||
| 波長温度シフト (nm/℃) | <0.002 | ||||||||||
| 偏波依存損失 (dB) | <0.1 | ||||||||||
| 偏波モード分散 (PS) | <0.1 | ||||||||||
| 指向性 (dB) | >50 | ||||||||||
| リターンロス(dB) | >45 | ||||||||||
| 最大電力処理(mW) | 500 | ||||||||||
| 動作温度(℃) | -5～+75 | ||||||||||
| 保管温度 (℃) | -40～85 | ||||||||||
| パッケージ寸法(mm) | 1. L100 x W80 x H10 ( 2 CH～8CHモジュール) | ||||||||||
| 2. L120xW800xH18 (9 CH～18CHモジュール) | |||||||||||
備考：上記はコネクタなし、コネクタ付きの場合は0.2dB追加。
3. 用途
4. 特徴
- 低挿入損失
- 高チャネル分離
- 光路エポキシフリー
- 優れた熱安定性と信頼性
- telcordia GR-1221準拠およびRoHS環境保護基準
5. 注文情報
| 構成 | チャネル番号 | チャネル | ピグテールタイプ | ファイバー長 | 寸法(mm) | コネクタ |
| M=Mux D=Demux |
04=4チャネル 08=8チャネル 16=16チャネル
N=Nチャネル …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=特別…… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=その他 |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1Uラック |
0=なし 5=その他 |
-
